关于封装库的问题.
录入:edatop.com 点击:

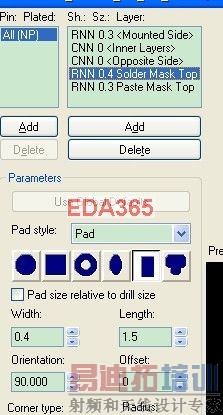

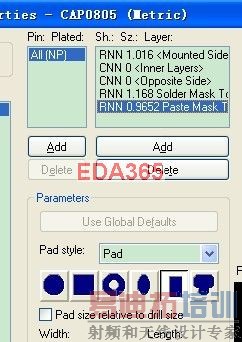

我公司个别封装是从别的软件转换过来的,封装里面多了两层SOLDERMASKTOP 层及 PASTE MASK TOP 两层,如图所示,
封装库里并没有删除这两层,出GERBER时候SOLDER MASK这里设了8密尔
请问下这样会不会对pcb制板有影响,
封装库里并没有删除这两层,出GERBER时候SOLDER MASK这里设了8密尔
请问下这样会不会对pcb制板有影响,
封装里面将这两层删掉就可以了
如果没删的话PCB打样会不会有问题?
你所设置的8mil sold mask会在封装设定的sold层尺寸基础上增加8mil!
其实不是特殊元件,一般不用设置sold层,PADS在出GERBER时的设置会在全局上添加补偿值(如你的8mil)
不删除的话出数据的时候不要选择这项就好了,不然设置的值不对也是有问题的
SOLDERMASKTOP 层及 PASTE MASK TOP是为了开窗用的,只是强调作用吧
