关于泪滴的疑问

录入：edatop.com 点击：

最经画板的时候遇到一个问题，在pads layout里已经设置好了自动添加泪滴，为什么有的走线的过孔上会自动产生泪滴，有的不走线上的过孔不会产生呢？
请大家帮忙解答！

在下也有同样的疑问，望高手解答！

走线要从PAD或者VIA的正中间引出方可自动添加泪滴

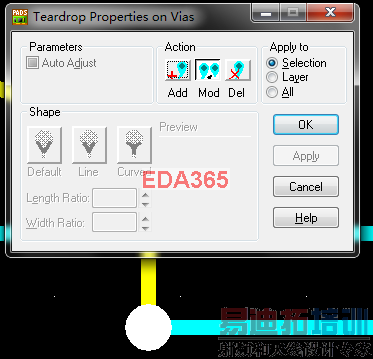

可以强制加入泪滴焊盘，在规则的情况下，有些事焊盘达不到规则条件，这个时候手工加入:点选要加入泪滴焊盘或过孔，然后ctrl+t,见下图：

楼上正解

谢谢大家的回答！
