DDR 3 对等长要求有多高？

录入：edatop.com 点击：

DDR 3 对等长要求有多高？

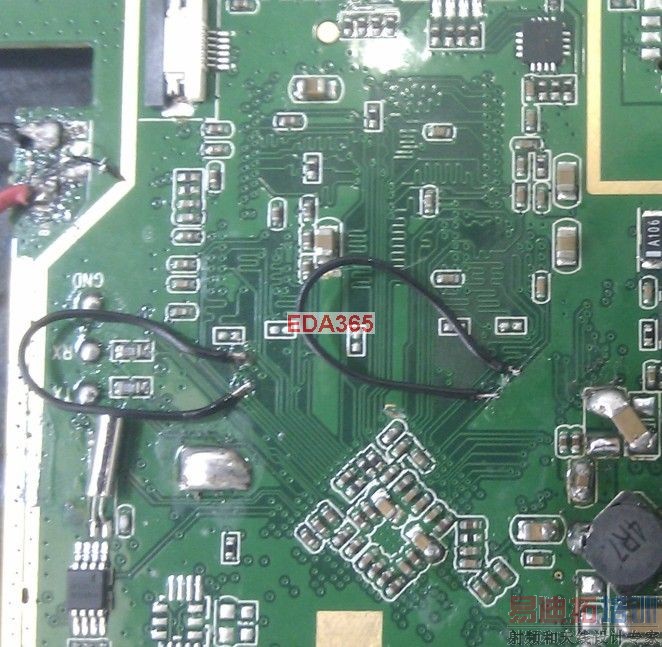

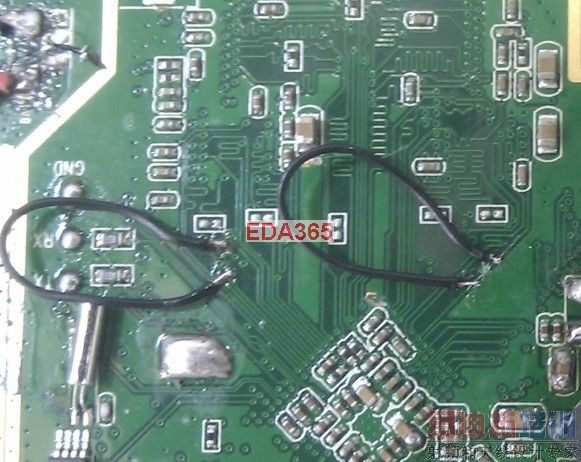

今天对DDR3533做了个实验，在DATA4DATA30 这两根数据线串入两根长35mm在导线，用DDR测试工具，可以正常测试通过。FR4 1英寸长延时167ps,1066M数据线等长误差（按1/4时宽），大约是35MM . 请高手指点，讨论，

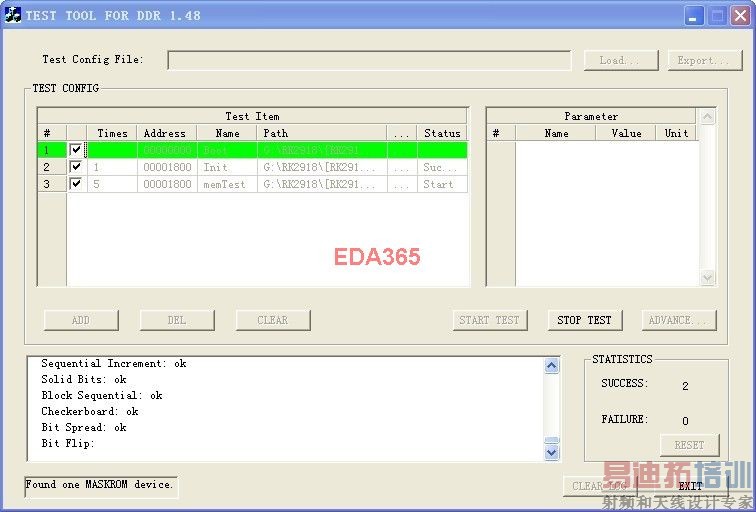

截图。


数据线±10mil，地址线，控制线±100mil

数据线±10mil，地址线，控制线±100mil ，时钟和数据线中的差分线组内5mil，组间10mil，数据每11根走在同一层。

数据线±10mil，地址线，控制线±100mil ，数据线±10mil，地址线，控制线±100mil ，时钟和数据线中的差分线组内5mil，组间10mil，数据每11根走在同一层。
以上这些我觉是经验，能给科学依据吗，DDR3 clk533 和1066等长要求肯定不一样的的，哪位高手给个指点。

呵呵，楼主真利害啊，这个也测出来了，以后我画DDR3不需要那么小心了，

设计严谨是为了让PCB设计百分百不出问题.
LZ的测试是建立在什么条件下?速率跑到多少?
DDR3的误差超过35mm是会出现问题的.产品长时间的运行会出现工作不稳定的情况.
不知道LZ测试了多久才得出的结论?

产品是跑DDR CLK 400MHZ 已经跑了48小时了。我只是想知道误差多少可以正常跑，在做不了等长的时候心中有数。

我用工具测试频率是 clk 533.

呵呵！

看不懂！

等长要求是为了更好地适应性和性能的最优体现。并不代表不等长完全不能用
