为什么我把gerber文件导入CAM350,会有这种情况

录入:edatop.com    点击:

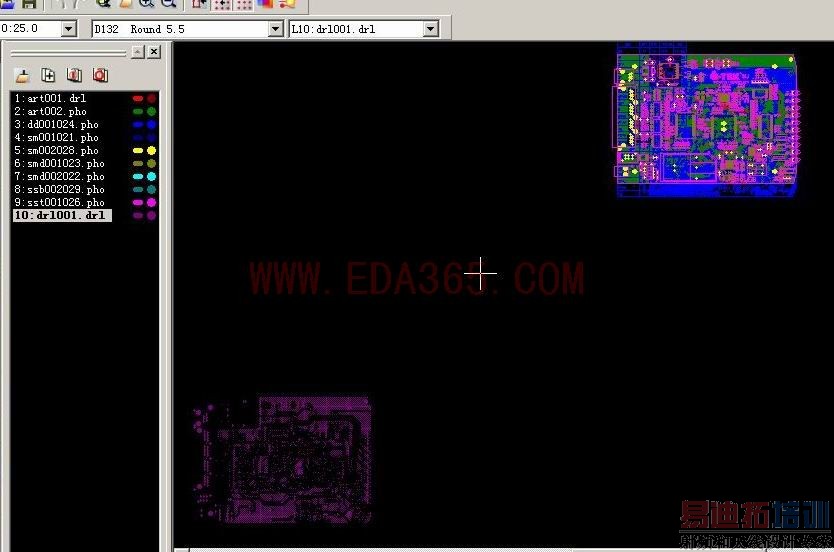

钻孔层和其它层离得很远,请教各位怎么解决?看图

出圖原點沒設好,在cam350用move搬移對齊也可以.

出圖原點沒設好,在cam350用move搬移對齊也可以.

出资料的时候原点没有设置好。

离得好远哦

导入CAM350时候单位要选择英制

offset 设置问题
出图时选centered 就好了吧

自己手动对齐就可以了,

offset 设置问题

谢谢以上各位

以上的回答已经是解决方法了。

是这样的赞同

你好,能截图吗? 我学习一下,弄了会没有看到你说的那个
谢谢`
