pads logic如何导入PADS LOYOUT
录入：edatop.com 点击：
那位大侠说一下pads logic原理图如何导入PADS LOYOUT，因为本人以前用的是OR CAD

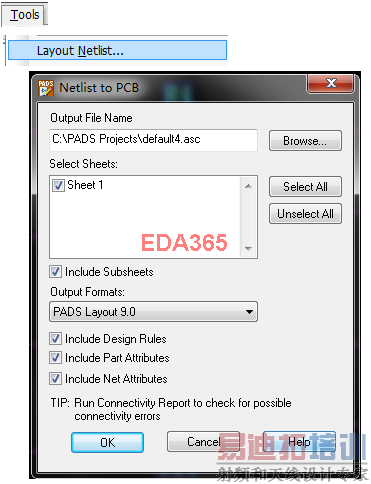

Tool-------layout netlist-----OK ！
OR

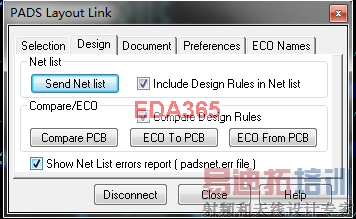

tool-----Pads layout ---ECO PCB
谢谢了
