为什么我的原理图不能显示value属性？

录入：edatop.com    点击：

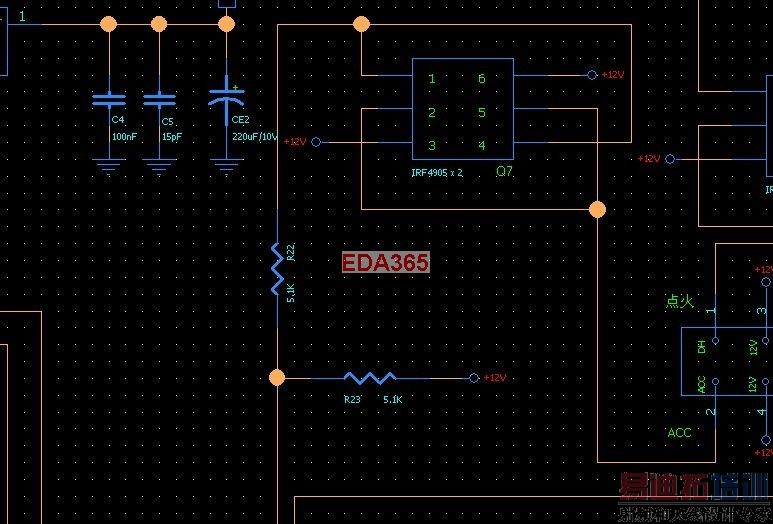

我的原理图是用DXP 2004画的，后来我转成LOGIC的。转过来以后发现增加VALUE和COMMENT属性不能显示了。大家可以从原理图上找到R22和R23，这两颗电阻的属性就没有显示出来。看看大家有没有好办法？请看附件。谢谢！
新建文件夹.rar

我也弄不出来 可能别的软件到过来出现问题很正常，我自己画了个就能出 VALUE 属性

期待高手......

做封装时，添加 Value 标签，现已OK，请看截图及附件！


新建文件夹.rar

问题是你要说出来你弄了那里呀？好让论坛的其他人也知道。

wwcxia 发表于 2011-10-12 12:02

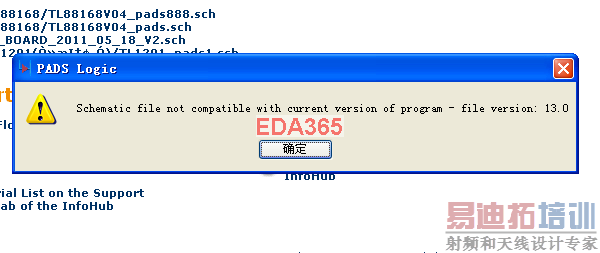

上面的附件是9.3版本，再试下，看你能打开PADS2007的版本不！
新建文件夹.rar[/url]

弄了哪里？
不是已经说了嘛：在做封装时，加上Value标签！

那为什么一定要在封装上加呢？而新做封装时不用加为什么也没问题呢？

原理图的问没解决现在又出现新的问题。就是在LAYOUT里面元件不能被选择移动。
新建文件夹.rar

我还发现导过来的原理图符号有些没有REF和Freelabel属性，而且没办法添加。是不是只能重新做一个呀？

高手呢??

问题自行解决了。
