PADS2007建库
录入:edatop.com 点击:
各位高手,本人小白,自学pads2007(之前没有学过其他软件),看了Logic中建元器件库的相关步骤,请问在Logic中建元器件库就能包含了我们常说的器件封装吗(就是用于pcb中)?谢谢!
新手回答,我一般每做画一个板子都做一个库给它用,自带的好多我都用不上
自带的库里基本上包括了常用的pcb封装,另外,pads制作封装是最方便的。
不包括!

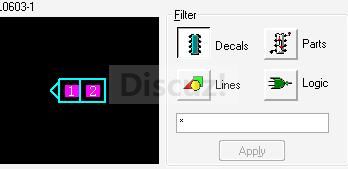

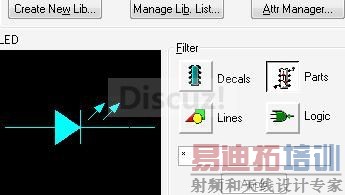

在pads里一个库(Library)包含若干个元件(Parts)元件(Parts)= CAE(逻辑封装)+Decals(PCB封装)+其他信息(元件属性,自己添加的属性,等等)
在logic里只可以建立 库(Library) 元件(Parts)CAE(逻辑封装)不可以建立Decals(PCB封装)

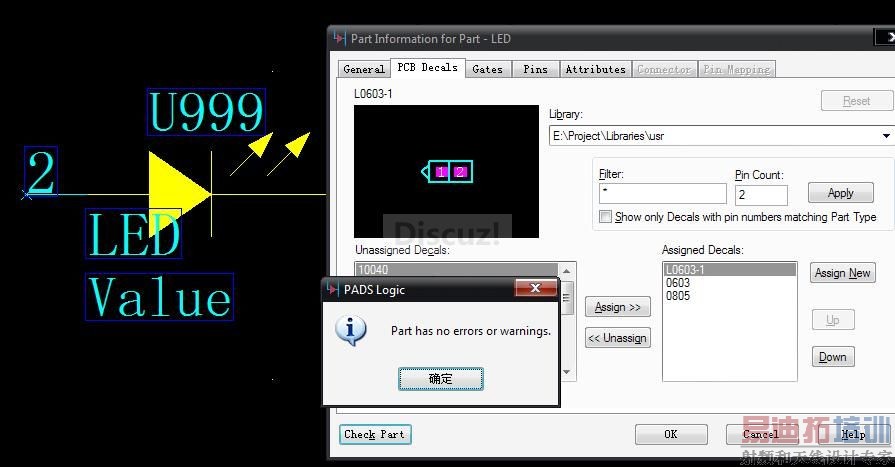

Decals(PCB封装)要在layout里建立!所以在logic里建立的原件必须添加pcb封转!并检查。可以自己画,也可以用自带的库,一般都是自己画,如果用自带的库里的pcb封装,一定要打开库,点编辑原件(Edit.)测量一下引脚间距,大小尺寸是不是对的!
太感谢了,谢谢!
学习了。
