求助：PCB铺不了铜.求们赐教
录入：edatop.com 点击：
小弟刚学layout。用的pads 9.2，昨天画了块小板子，线都布完了，却铺不了铜，悲剧啊！一直不知道是什么原因，附件是我做的板子，图片是铺铜时谈出的错误信息。真心想学layout，求大神们赐教。
powertest.rar
powertest.rar
终于解决了。我不知道什么时候手误，在keepout层画了很大一片区域。happy
你的图档所有层里面有画禁止铺铜区域当然不能铺了，你把Keepout颜色设置黑色了，当然看不到。

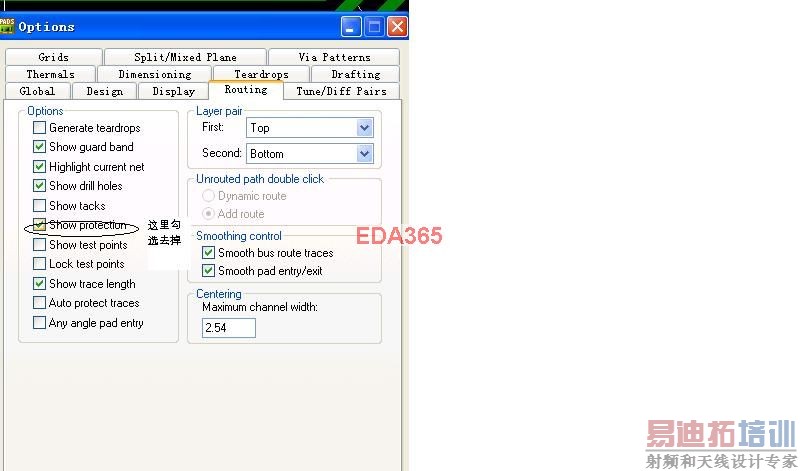

如图
不好意思图附错了
请问大狭:你板框上有4种线,除板框线和Copper Pour线以外,还有二种线你是怎样画的,而且还删除不了,还不能点中.
