pads可以查看产生DRC出错的原因吗？

录入：edatop.com 点击：

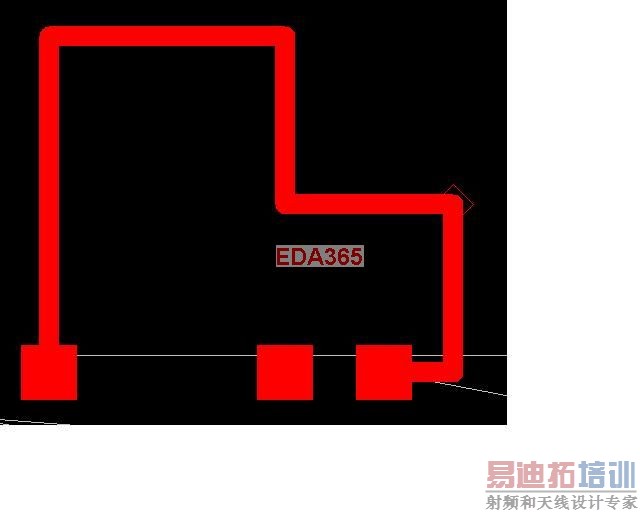

2005版本的，在走线的时候，又DRC的错误框框标示出现，能查看是什么原因造成的吗？不吝赐教，不胜感激！

那是可以的，只是不知你这张图表达什么？

1.你走线的时候怎么会出现DRC的框框呢？
2.你做的是什么检查，连通性，还是间距？

location有出错的位置，Explantion有解释，你好好看看就知道了。

谢谢！就是那个小方框是不是错误提示？以后DRC检查的时候，会不会报错？也是在DRP下走的线！

谢谢！其实我觉得那个小方框应该是DRC的错误，05的不如07，因为07会弹出来来drc的错误提示，而且错的没法走！

仔细看才看到你所说的小框框的，那个东西叫tack,你在option---routing里面在show tacks去掉前面的勾就行了，这个不是错误，不影响的。
