这样的差分线走线可以吗？求解答

录入：edatop.com 点击：

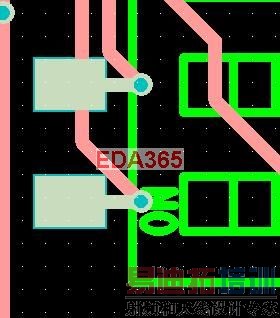

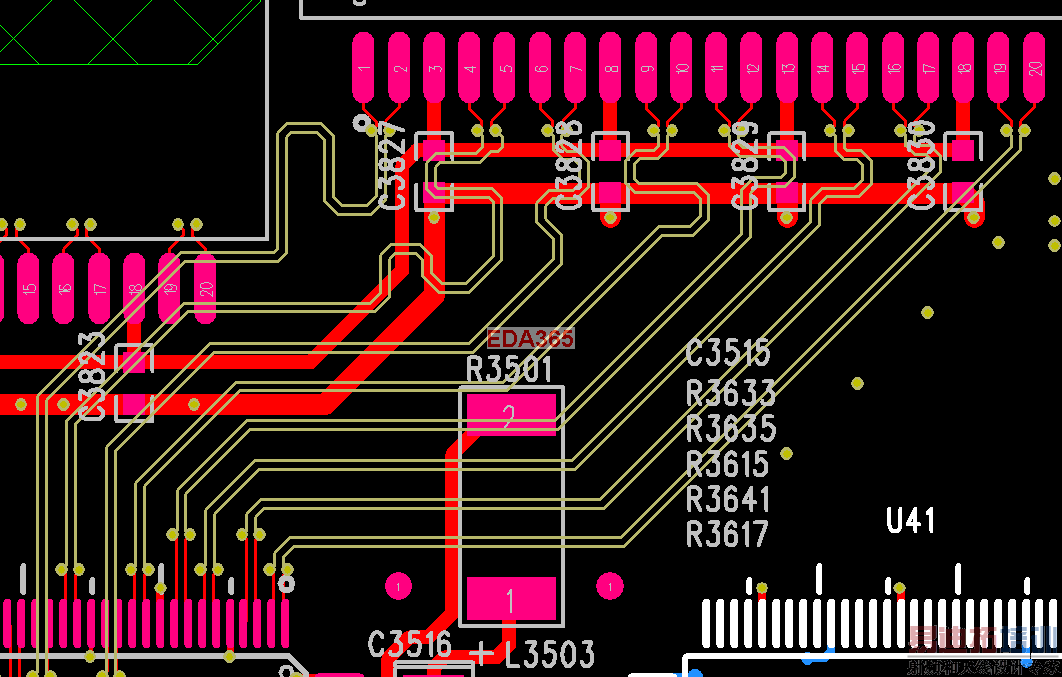

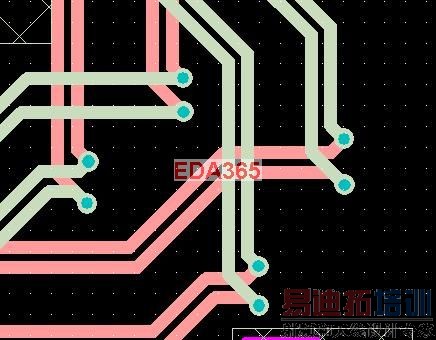

如图：

本人pcb经验比较少，看到layout画成这样，感觉不太好。
是不是阻抗变化什么的有些问题，不是很明了，只好请教高手了

差分线尽量少打孔，走线不要交叉，包地过孔要均匀

我主要想知道这样经过过孔后再小角度走线是否可以？会不会有阻抗不连续的影响，这样对板子的影响到底有多大。
还要差分线走线应该是等长第一吧，除此之外还要注意什么，那些规则是必须遵守，那些是次要的。

走线要等宽等距,尽量减少不耦合的地方
一对差分线之间最好做等长，误差5mil以内．
与其他信号线要拉大间距，最好是20mil以上．
