四个DDR2等长设置

录入：edatop.com 点击：

最近走四个DDR2，公用的网络（如时钟）怎么设置到每块芯片的走线都等长，各路高手知道的给点提示，不胜感激

自己先顶起，我用的是pads9.0

我也想知道，这个现在正需要。

4 个DDR
TOP 面放2 个BOTTOM 面放2个
时钟拉出来，走到TOP 面2个DDRO 中间。
下孔之后，换层走到TOP 面的DDR 焊点上。现在没有时间说了，

我也想知道

恩，这怎么们再pads里面看到点对点的长度呢，里面好像显示的网络的总长度

router中把pin pairs设置等长而不是nets设置等长即可！

三星网站下个三星的内存条看看你就知道该咋layout啦，人家大厂都是经过各种分析的！

将过孔做成器件,用pin pair的命令就能查看长度了.

不好意思，那天有点急事就走了。

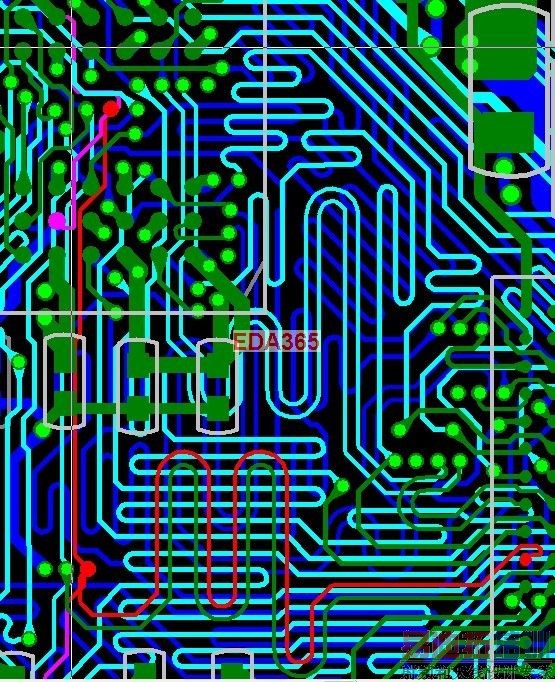

图片上传了， TOP 面的跟BOTTOM 面下内层时的那一段走线要等长。看图。

请问如何设置呢？

学习了

条条大道通罗马，想办法控制好每一段的长度就好了，就像版主说的，把过孔做成一个器件放在T点位置

学习了

好有用。
