分析LCD电视的背光、电源及I/O埠电路保护设计与应用

在显示器技术正在向高清晰、低电磁辐射、低供耗和小体积等方向发展的今天。虽然，CRT(阴极射线管)显示器的生产技术越来越成熟，画面的显示质量也越来越好，但它的体积和辐射问题仍然是由其本身的物理特性所不可避免的。因此，LCD显示器就以其体积小，重量轻，无辐射，等特点加快了替代传统CRT显示器步伐，更被很多人誉为CRT的终结者。下面我们就来谈谈LCD显示器的工作原理。

液晶显示器中最主要的物质就是液晶，它是一种规则性排列的有机化合物，是一种介于固体和液体之间的物质，目前一般采用的是分子排列最适合用于制造液晶显示器的nematic细柱型液晶。液晶的物理特性是：当通电时导通，分子排列变的有秩序，使光线容易通过;不通电时分子排列混乱，阻止光线通过。让液晶分子如闸门般地阻隔或让光线穿透。大多数液晶都属于有机复合物质，由长棒状的分子构成。在自然状态下，这些棒状分子的长轴大致平行。将液晶倒入一个经精良加工的开槽平面，液晶分子会顺着槽排列，所以假如那些槽非常平行，则各分子也会是完全平行的。从技术上简单地说，液晶面板包含了两片相当精致的无钠玻璃素材，称为Substrates,中间夹着一层液晶。当光束通过这层液晶时，液晶本身会排排站立或扭转呈不规则状，因而阻隔或使光束顺利通过。

PPTC元件一般适用于在启动时会经受大突波电流的电路。 PPTC元件可经受突波电流的冲击，并省去了更换被烧毁保险丝的麻烦。保险丝适合于不要求自恢复能力的电路设计，或仅在系统产生错误的情况下才引起过流冲击的电路。当软启动电路被用于限制突波电流时，保险丝也是一种实用的解决方法。

为提高设备的安全性和可靠性，可如本文讨论，将多种过压与过流保护元件协同使用，这里过压保护元件包括：金属氧化物压敏电阻(MOV)、多层变阻器(MLV)和静电释放(ESD)突波保护元件。

发光二极管背光保护

LED背光可增强视觉体验、提供更灵活的背光架构，并可实现比传统冷阴极萤光灯(CCFL)技术更轻薄的显示器设计。 LED背光的其它好处还包括：更高的效率、更低的功耗、更长的寿命、更好的耐用性以及可实现较高清晰度的更强对比度。

LED需要精确的功率和热管理系统，这是由于提供给LED的电能大部份转换为热而不是光。如果没有合适的热管理措施，这些热量将对LED的寿命和色彩输出带来负面影响。

从电力线耦合进来的瞬变电压和突波电压也会降低LED寿命，许多LED驱动器很容易因不正确的直流电压水平和极性造成损坏，而LED驱动器的输出则可能会因短路而损坏。大多数针对LCD电视应用的LED驱动器都包含内嵌的安全特性，如热关断以及LED开路和短路检测。不过，可能需要额外的过流保护元件来帮助保护IC和其它敏感电子元件。

PPTC元件也可被用于防止热失控，如果LCD监视器的冷却通道被阻塞，就可能产生热失控现象。 PPTC元件具有检测和应对过温事件的能力，因此若将它黏着在适当的位置，它就可以在没有适当散热措施的LED工作时切断电流。

图1:LED背光的过热保护方案

图1显示了如何把PolySwitch PPTC元件与LED串联起来以提供过流保护。为了充分利用PolySwitch元件，可将其固定在金属芯电路板或LED散热器上。若LED没有内建ESD保护电路，可将PESD保护元件与LED并联，这有助于保护LED免受ESD突波电压引起的损害。

I/O埠的过流和过压保护

I/O埠保护有助于保护零配件免受短路造成的损坏、提高可靠性和保护客户安全。为满足管理机构的要求，I/O埠必须提供一种在过载或短路情况下关断或限制电流的方法。

随着数据速率的增加、电路变得更小巧且更敏感，保护设备免受电路瞬变电压引起的损害就变得更加重要。 HDMI、USB和DisplayPort规范要求：最终用户可触及的带电连接器必须具有过流保护功能。过流保护元件必须在无需用户人工干预的情况下可自动复原，而且其预设置的触发阀值必须高于允许的瞬变电流，以防止误保护动作。

在各种高速介面应用中，PPTC元件已经证明了其有效性。与传统保险丝一样，它们也能在规定的阈值被超过后限制电流。 PPTC元件的低阻抗、快速响应时间和小外形因子等特性已经使得它在许多汇流排供电架构应用中成为过流保护的首选方法。

带电埠也容易受到包括ESD脉冲在内的过压瞬变的损害。图2显示了一个利用PolySwitch元件进行过流保护的典型电路保护设计，其中使用的PESD元件和变阻器有助于保护埠免受过压造成的损害。

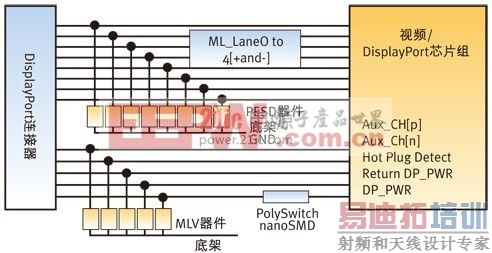

图2:利用MLV器件、PESD抑制器和PolySwitch过流保护器件的典型DisplayPort电路保护设计

MLV器件提供低容值并联保护、LCD电视应用中所需的大电流处理和能量吸收过压保护功能。PESD阵列安装在数据线上。PESD器件的低容值有助于防止高数据速率信号的退化。

多输出电源的保护

开关模式电源(SMPS)提供了消费电子产品所需的体积、重量和节能优势，并继续在包括LCD电视显示器在内的众多应用中取代线性稳压器。不过，由于SMPS缺乏前期设计中的固有阻抗，它们常常需要更可靠的电路保护。

PPTC过流保护器件可以帮助制造商满足针对SMPS的UL60950-1/LPS(受限制电源)要求，并有助于提高设备的安全性和可靠性。

在正常工作电流下，PPTC器件具有很低的电阻值。在过流情况下，PPTC器件跳变成高阻态。所增加的电阻通过将在故障条件下可能流过的电流值减小至一个低的稳态水平，从而帮助保护电路中的设备。在故障被清除前，PPTC器件会一直锁定在高阻抗状态。

虽然PPTC器件不能防止故障发生，但它们能迅速做出反应，从而有助于防止故障损害下游的器件。此外，PPTC器件的小外型使它们易于在空间受限的应用中使用。

PolySwitch器件可以与电源输入串联使用，以帮助保护系统内的元器件免受短路、电路过载或客户误操作造成的损害。另外，安装在输入端的MOV器件有助于对LED模块提供过压保护。

PolySwitch器件也可以放置在MOV之后。许多设备制造商更喜欢采用将可复位PPTC器件与上游故障安全保护手段相结合的保护电路。在图3的例子中，R1是一个与保护电路组合使用的稳流电阻。

现在市场上有很多针对LCD-TV接口故障保护的标准，每种标准满足不同的故障保护需求。尽可能使保护器件接近芯片组的I/O和Vcc引脚总是明智之举，因为电路板走线很容易受到传导瞬变信号的影响。

良好的接地措施再加上可靠的电路保护器件，可以增强瞬变电压或电流保护效果，有助于降低返修率和修复成本，并简化满足相应标准所需的工作。

由上便可看出，液晶面版的质量并不能完全代表液晶显示器的品质，没有出色的显示电路配合再好的面板也不行。相信随着LCD产品产量的增加、成本的下降、LCD产品的广泛普及会指日可待。
