数字钟实验电路的设计与仿真

摘要：基于Multisim 10软件对数字钟电路进行设计和仿真。采用555定时器产生秒时钟信号，用时钟信号驱动计数电路进行计数，将计数结果进行译码，最终在LED数码管上以数字的形式显示时、分、秒时间。
关键词：数字钟；555定时器；计数器；LED数码管

在电子技术实验教学中，构建学生的电路设计理念，提高学生的电路设计能力，是教学的根本目的和核心内容。数字钟电路的设计和仿真，涉及模拟电子技术、数字电子技术等多方面知识，能够体现实验者的理论功底和设计水平，是电子设计和仿真教学的典型案例。文中采用了555定时器电路、计数电路、译码电路、显示电路和时钟校正电路，来实现该电路。

1 系统设计方案
数字钟由振荡器、分频器、计时电路、译码显示电路等组成。振荡器是数字钟的核心，提供一定频率的方波信号；分频器的作用是进行频率变换，产生频率为1 Hz的秒信号，作为是整个系统的时基信号；计时电路是将时基信号进行计数；译码显示电路的作用是显示时、分、秒时间；校正电路用来对时、分进行校对调整。其总体结构图．如图1所示。

2 子系统的实现
2．1 振荡器
本系统的振荡器采用由555定时器与RC组成的多谐振荡器来实现，如图2所示即为产生1 kHz时钟信号的电路图。此多谐振荡器虽然产生的脉冲误差较大，但设计方案快捷、易于实现、受电源电压和温度变化的影响很小。

2．2 分频器

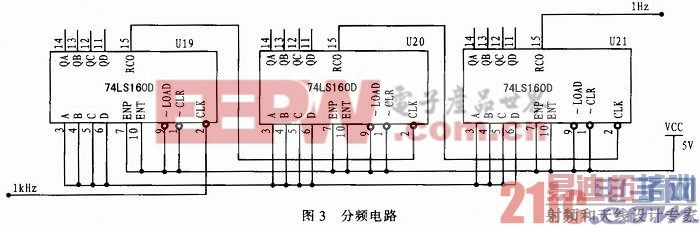

由于振荡器产生的频率高，要得到标准的秒信号，就需要对所得到的信号进行分频。在此电路中，分频器的功能主要有两个：1)产生标准脉冲信号；2)提供电路工作需要的信号，比如扩展电路需要的信号。通常实现分频器的电路是计数器电路，选择74LS160十进制计数器来完成上述功能。如图3所示，555定时器产生1 kHz的信号，经过3次1／10分频后得到1 Hz的脉冲信号，为秒个位提供标准秒脉冲信号。

[p] [p]
由表可知，计数器的状态要发生两次跳跃：一是计数到9，即个位计数器的状态为1001后，在下一计数脉冲的作用下向十位计数器进位；二是计数到23后，在下一个计数脉冲的作用下，整个计数器归零。

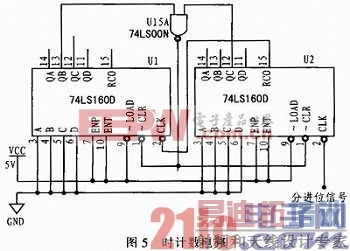

用两片74LS160可实现24进制计数器的设计，如图5所示。把时个位的QC与时十位的QB与非后送入到时个位和时十位的计数清零端，当时十位计数器的状态为“0010”时个位计数器的状态为“0100”时，时个位的QC与时十位的QB输出高电平，它们与非后为低电平分别对时个位和十位进行清零。
2．4 校时电路
校时是数字钟应具备的基本功能，当数字钟接通电源或者计时出现错误时都需要对时间进行校正。一般数字钟都具有时、分、秒等校正功能。为使电路简单，这里只进行分和时的校正。校正电路的要求在校正时位时不影响分和秒的正常计数，在校正分位时不影响秒和时的正常计数。

校正电路的方式有快校正和慢校正两种。由于快校正电路复杂，成本高，而慢校正更经济一些，所以设计采用慢校正对时钟进行校正，如图6所示。慢校正是用手动产生单脉冲做校正脉冲。电路由74L308及电阻、电容、开关等组成，其中J为校分开关，H为校时开关。
2．5 显示部分
显示部分采用74LS48来进行译码，用于驱动LED-7段共阴极数码管。由74LS48和LED-7段共阴极数码管组成数码显示电路，如图7所示。
译码驱动电路是将“秒”、“分”、“时”计数器输出的8421BCD码进行编译，转换为数码管需要的逻辑状态，驱动LED-7段数码管显示，并且为保证数码管正常工作提供足够的工作电流。若将秒、分、时计数器的每位输出分别与相应七段译码器的输出端连接，在脉冲的作用下，便可进行不同的数字显示。由于使用的译码器74LS48输出端高电平有效，所以选择共阴极的数码管来与之搭配。

3 数字钟电路仿真
在电子设计中，EDA设计和仿真是一个重要的设计环节。在众多的EDA设计和仿真中，Multisim10以其强大的仿真设计应用功能，在电子电路的仿真和设计中得到了广泛应用。
在完成总体电路设计的基础上，用Multisim10电子电路仿真软件完成电路的仿真设计。首先对电路的各功能模块进行仿真设计，并对其实现的功能进行调试与仿真，所有的子系统都能够正常运行时，把所有功能模块整合在一起，进行仿真和调试，最终完成整体电路的仿真设计。
值得注意的是，在数字钟电路设计过程中，一定要注意检测触发器电路时钟的触发模式，确定是上升沿触发还是下降沿触发，避免在设计过程中出现计数故障；在振荡器设计的过程中，为使振荡器产生精确、稳定的频率，要选择精度较高的电阻器和电容器。

4 结束语
文中设计和仿真的数字钟电路虽然只是基于实验目的，但是如果需要走时精准的数字钟完全可以通过改进时基信号来得到。具体方法为：用晶体振荡器(Crystal Oscillators)产生更加准确的时基信号，其它分频电路、计时电路、译码显示电路等只要保持不变，即可实现。
