节能灯线路板改为开关电源的设计

录入:edatop.com    点击:

电子节能灯的广泛使用给人们的日常生活带来了新的变化, 而随之也带来了大量用坏的节能灯。根据统计数据表明, 这些节能灯大部分只是灯管烧坏线路板部分基本上都是好的。因此可利用其改造成各种用途的小型开关电源。

一、改造的原则

1.选用线路板成色较新、做工较好、布局设计合理、使用元器件余量较大者;

2.改造后的开关电源的输出容量一般不能大于所选用的节能灯的瓦数;

3.改造时要重新计算输出变压器的参数。

二、改造的方法

下面将以一个具体的例子来介绍改造的方法。

1.镇流器的选用

由于半桥电路抗电压不平衡的能力较好, 因此对于大部分小功率的电子节能灯来说都是选用半桥电路。在改造开关电源时由于其输出端所接的为高频变压器, 考虑到尽量减少磁芯的直流磁化问题, 对输出的平衡要求更高, 因此应该选用采用半桥电路工作的电子镇流器作为改造的基础。

2.电路的工作原理简介

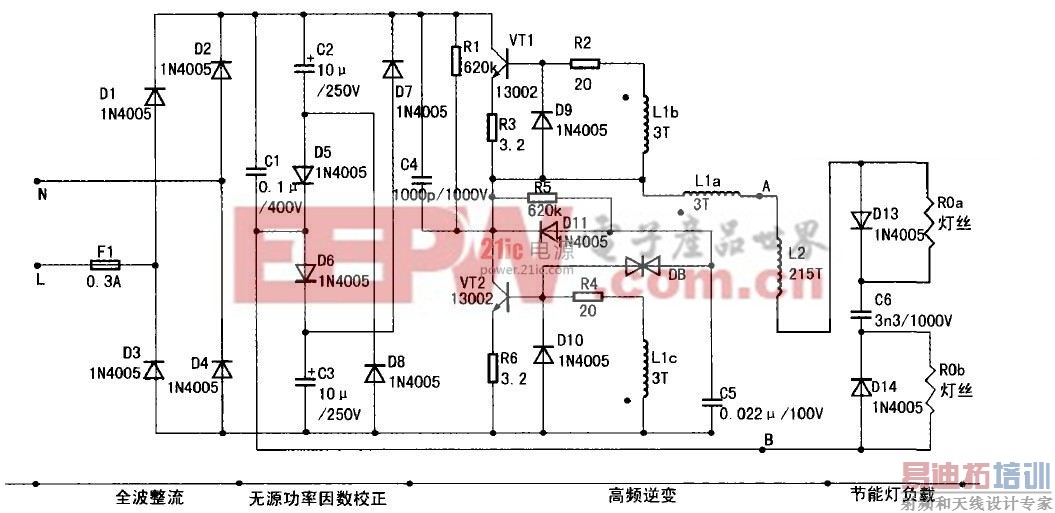

图1给出了一种性能较好的普及型电子镇流器电路图。

电子镇流器电路图

图1电子镇流器电路图
