液晶显示之殇( 三) —接口篇
录入：edatop.com 点击：
现在液晶电视的功能越来越多，功能越来越复杂，对着电视后面的一堆接口，你也许有时也会犯嘀咕，这么多接口都是干嘛用的啊，今天就跟大家一起聊下液晶电视各种各样的接口。

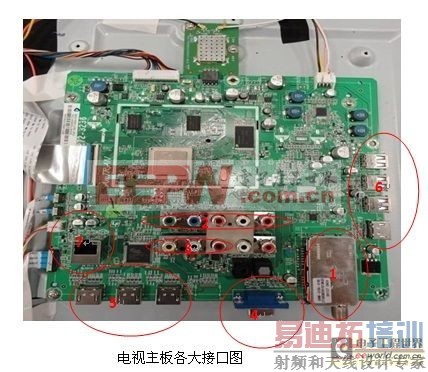

上图是目前常见的液晶电视主板，其上结合了大家现在能看到的大部分接口，下面就详细道来。
1.
高频头（tuner）

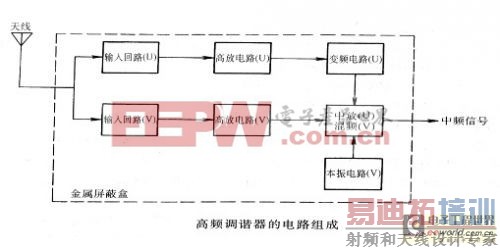

俗称调谐器，电视机使用的高频头一般分为数字信号高频头（简称数字高频头）和模拟信号高频头（简称模拟高频头）。目前LCD-TV上基本都是采用频率合成式高频头，其是以锁相环（PLL）技术为基础，对信号相位进行自动跟踪、控制的调谐系统。它有VHF调谐器和UHF调谐器组成。VHF调谐器由输入回路、高频放大器、本振电路和混频电路组成，由混频电路输出中频信号。UHF调谐器也由输入回路、高频放大器和变频电路组成。在UHF调谐器中，本振电路和混频电路由变频电路完成，变频电路输出的中频信号送至VHF混频电路，这时VHF调谐器的混频电路变成了UHF调谐器的中放电路。由于高频调谐器的工作频率很高，为防止外界电磁场干扰和本机振荡器的辐射，高频调谐器被封装在一个金属小盒内，金属盒接地，起屏蔽作用。通常高频头起选频、放大、变频这几个作用。
2.
色差分量接口（component）
通常标记为Y/Pb/Pr，用红、绿、蓝三种颜色来标注。Y表示的是辉度信号，用绿色表示；色彩差异信号分别用Pb（蓝色）和Pr（红色）表示。另外色差连接还需要独立的两条音频线，类似于AV中的红线和白线，分别负责左右声道。
3.
AV
接口
AV接口算是出现比较早的一种接口，它由红、白、黄三种颜色的线组成，其中黄线为视频传输线，红色和白色则是负责左右声道的声音传输。其把视频和音频进行了分离传输，从而避免了音频和视频的互相干扰。但是由于在视频传输上AV接口只使用一条传输线，还需要把亮度和色度进行解码显示，所以视频传输还是存在损失的，所以目前的高清视频播放基本都放弃了AV接口。
4.
VGA
接口
这是在电脑中常见的一种接口，为方便电脑与电视互连，现在基本上LCD-TV都配有这个接口。另外VGA接口还被称为D-Sub接口，上面共有15针孔，分成三排，每排五个。VGA接口始于CRT时代，因为CRT显示器只能接受模拟信号输入，这就要求电脑显卡能输出模拟信号，VGA接口就是显卡上输出模拟信号的接口，其将视频信号分为R、G、B三原色和HV行场信号进行传输。这边也要为大家扫一下盲，虽然VGA接口是模拟信号接口，其同样可以进行1080p高清信号的传输，甚至分辨率可以达到更高。
5.
HDMI
接口
这个就是大家所熟知的高清多媒体接口，是一种数字化的视频/音频传输接口，最高数据传输速度可以达到5Gbps。HDMI接口是在DVI基础上发展起来的一种接口技术，因为其是数字接口，所以就没有模数转换带来的损失问题，，因此它能提供最佳的视频质量。另外它也是业界唯一支持不压缩全数字的音频/视频接口，已经在高清和消费电子市场作为标准数字接口而存在了。
6.
USB
口
这个就不用多介绍了，其已经广泛应用于PC领域。为方便电视与便携储存设备互连（U盘，移动硬盘等），一般现在电视上都会配有USB口。
7.
以太网口
现在越来越多的液晶电视都配有以太网口了，这也是智能电视、网络电视、云电视等新概念提出的要求。未来的电视要求更加智能化，更加人性化，而电视节目则要求按个人喜好定制，这就要求电视能够连入互联网中，充分利用互联网资源的丰富性，为人类带来更好的视觉体验。
当然随着我们要求的不断变化，还会有更多其他的接口融入到电视机中，笔者也是列举了目前液晶电视的一些主要接口，算给大家一个简单展示吧！
