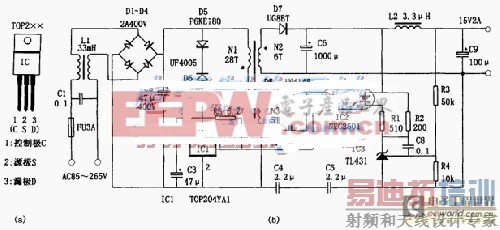

TOP2XX系列IC是一类将控制电路和功率开关集成在一起的三端开关电源芯片。这类芯片的封装形式为TO-220，管脚名称及功能如图(a)所示，它们的内部设有振荡器、PWM比较器、误差放大器、逻辑电路、高耐压MOSFET输出开关管以及限流、欠压锁定电路和过压、温度保护电路。改变注入控制极C(1脚)的电流即可控制芯片内输出MOSFET开关的占空比。图(b)所示为TOP204的典型应用电路。该电源的技术特点是输入电压为交流85～265V；输出电压为15V±2％；额定输出功率为30W；输出电压纹波不大于±50mV；线性调整率为±2％；效率为85％。电路中，由N3、D8、C7、IC2、IC3、R1～R4和C8构成输出电压取样电路，控制IC1输出脉冲的占空比，从而实现稳定输出电压的目的。
