NCP1246+NCP435x:低待机能耗方案

NCP1246是安森美一个新的固定频率电流模式控制器具有动态自供电功能。此功能极大地简化了设计辅助电源和VCC电容通过激活供货期间控制器的内部启动电流源的启动、瞬变、锁存器、待机等，设备中含有一种特殊高压检测器，其检测应用程序从AC输入拔除线和触发的X2的放电电流。HV结构允许在掉电检测以及。它具有一个基于计时器的故障检测，确保检测过载和一个可调的补偿，以帮助保持较大功率的输入电压。由于频率折返，控制器具有优良的轻负载条件下的效率，同时还实现了较低待机功耗。内部频率抖动，斜坡补偿和一个多功能闩锁输入该控制器，强劲的电源设计。一个专门的关闭模式，可以达到非常低的空载通过“沉睡”了整个装置的输入功耗，从而控制电路的功率消耗较小化。

NCP1246主要特性

固定频率电流模式操作（65kHz和100kHz频率选项）

频率折返，然后跳跃模式，较大化性能轻载和待机状态下

定时器过载保护锁存（选项A）自动恢复功能（选项B）操作

高电压电流源，掉电检测和动态自供电，VCC电路的简化设计

调频软化EMI签名

可调节过载保护家属的散装电压

闭锁开关量输入相结合的压制保护感应输入

高达28V的VCC操作，具有过压检测

500mA/800mA源出/吸入驱动器峰值电流能力

10ms软启动

内部热关断

空载待机功耗30mW

X2电容EMI过滤器排气功能

这些器件是无铅和无卤/BFR免费

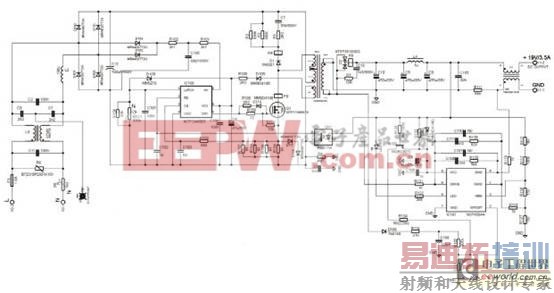

图1 参考原理图

图2 参考PCB图

NCP1246+ NCP435x 方案

NCP4353和NCP4354是次级的SMPS控制器，适用于极低的，无负载功耗的应用。该设备能够检测到无负载的情况，并能使输入电源进入低功耗的关闭模式。

在关闭模式下，初级侧控制器被关闭，电能由输出电容提供，从而消除了调节的功率消耗。在关闭模式下，输出电压暂停并减少到一个可调节的水平。一旦需要更多的能量，NCP4353或NCP4354将自动重新启动初级侧控制器。

在正常供电操作时，该设备提供集成的电压反馈调节，替代了并联调节器。A版本包括电流调节环路和电压调节。反馈控制，以及ON/OFF信号，是由一个光电耦合器提供的。

NCP4354包括 LED 驱动器引脚（与一个开路漏极MOSFET共同工作，由具有12.5％占空比的1kHz方波驱动）用作指示用途。NCP4354为SOIC-8封装，NCP4353为TSOP-6封装。

当用于适配器设计的无负载功耗时，需要确定关键的损耗。该新技术较大限度地减少损失。在无负载时，关掉AC/DC控制器，并可以使输出电压下降。因为适配器不供电，输出电压的下降被认为是可以接受的。设计采用了NCP1246反激式控制器和NCP4354A次级控制器以实现这一技术。这两款控制器都具有内置功能，专注于大限度地减少空载输入功耗。

NCP1246+NCP435x方案特点

恒压恒流调节（CCCV）

在轻载和无负载时，非常低的输入功率

在整个负载范围的高效率

过载保护

通用电源操作
