电力行业FTU电源解决方案

21ic讯

1、应用概述

在电力行业中RTU[1]、DTU[2]、FTU[3]、TTU[4]等设备是装设在馈线开关[5]旁的开关监控装置,适用于城市、农村、企业配电网的自动化工程，完成环网柜、柱上开关的监视和保护以及通信等自动化功能，配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电，在电力行业有着广泛的应用。这些设备的内部设计上非常相似，其对电源的要求更是如此, 本文以FTU为例介绍其供电电源解决方案。

2、FTU系统构成和需求

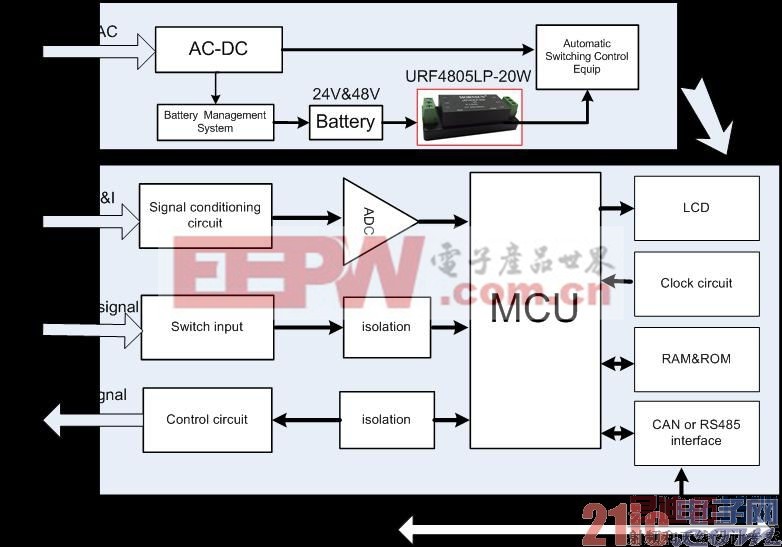

由上图可以看出，FTU采集三相电流、电压和开关量信号，并根据数据数据分析执行操作，其供电电源需求如下：

1)、采用双电源供电实现系统不断电，开关电源和蓄电池自动切换;

2)、DC-DC能够接受蓄电池充放电引起的电压变化

3)、DC-DC兼容24V和48V两种输入蓄电池

4)、高电源隔离强度隔离AC侧耦合的干扰

5)、主电源和蓄电池都掉电时，系统掉电保持时间500mS以上

3、电源解决方案推荐

面对以上需求金升阳在全球率先推出20W 3000VAC高隔离(URF_LP-20W系列)产品，产品特点如下：

高效率

工作温度-40度-85度

18-75V输入，兼容24V和48V蓄电池输入

隔离电压3000VAC，可隔离蓄电池充电侧引入的干扰

EMC满足IEC/EN61000要求，裸机满足CISPR22/EN55022 CLASS A

4、推荐产品

URF2405LP-20W

技术手册下载地址：http://www.mornsun.cn/UploadFiles/pdf/URF_LP-20W%20CN.pdf

5、 设计参考

1)、断电延时：在主电源和蓄电池都断电时，系统往往需要时间来保存数据因此需要延长断电延时时间，常见的办法是在DC-DC的输入端加大一些的电容(可能高达几千个uF),而且当输入电压降低时断电延时时间会极大的降低，此时需要在输入端加更大的电容。

2)、更高EMC要求：请参考技术手册

6、名词解释

[1] RTU：Remoter terminal unit远程终端单元

[2] FTU： Feeder terminal unit馈线自动化测控终端,

[3] TTU：Distribution Transformer supervisory Terminal Unit配电变压器监测终端

[4] DTU：Data Transfer unit全称数据传输单元
