小功率开关电源中连接到VCC的启动方式分析

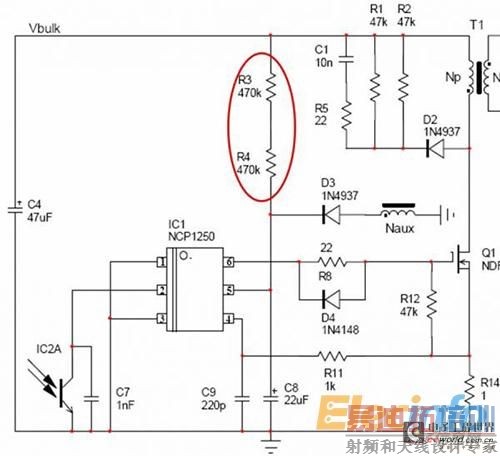

　　第一种方式：从整流桥后的Vbulk处接电阻到VCC，见(图一)的R3、R4。此处要注意R3、R4的耐压，如果是普通的1206电阻，至少要3颗;用高压类型的，也最好用2颗。这种启动方式是早期的，由于R3、R4一直在消耗功率，在追求低空载功耗的今天，基本已被淘汰。

　　图一

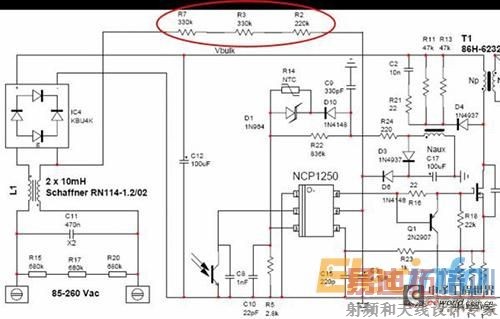

　　第二种方式：从整流桥前的L或者N处接电阻到VCC，见(图二)的R2、R3、R7。这种启动方式比第一种相比，R上的功耗降低了，缺点是启动速度变慢了，但一般电源的开机时间要求并不严格，基本可以满足要求，也是目前用的较多的启动方式。

　　图二

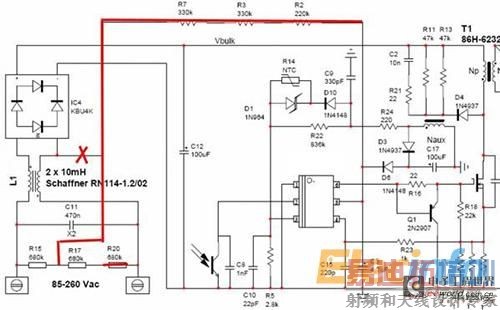

　　对于存在X电容放电电阻的，还可以利用这放电电阻，见(图三)。可以省去多余的启动电阻，节省空间和成本。

　　图三

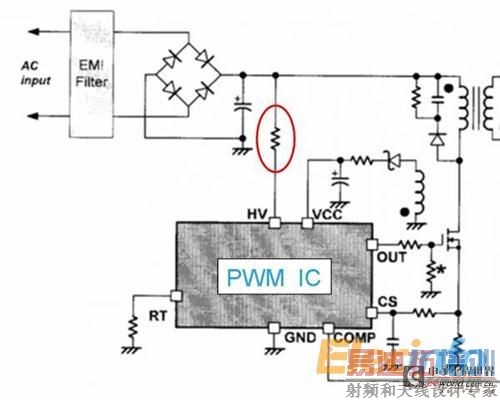

　　第三种方式高压启动。高压启动一般是通过内部电流源给VCC电容充电，充满由VCC绕组供电后切断电流源，断开电阻，损耗低。启动速度快，损耗低是高压启动的优点，但其成本会增加，对成本敏感的小功率电源而言不是首选。

　　图四

　　小结

　　以上三种是VCC既经典又常用的启动方式，随着技术的不断发展从整流桥后的Vbulk处接电阻到VCC的方式由于启动功耗较大，因此就出现了从整流桥前的L或者N处接电阻到VCC这种方法，其好处是功耗降低，能够满足一般开关电源的要求。但对于要求功耗又要求启动速度的电源来说第三种方式高压启动无疑是最好的选择，但其成本相对较高。所以在设计小功率开关电源时需要综合考虑成本及功能需求，以达到最佳的设计标
