控制电路与功率驱动电路的隔离

录入：edatop.com 点击：

为了减小干扰，增加控制电路的可靠性，在系统设计时，将控制电路与功率驱动电路完全分开，功率部分与控制部分不共地而控制信号采用光电隔离，其中主要的控制信号为PWM信号。在控制成本和控制质量两方面考虑的情况下，选用了3片TLP2630作为光电隔离元件，其电路原理图如图所示。

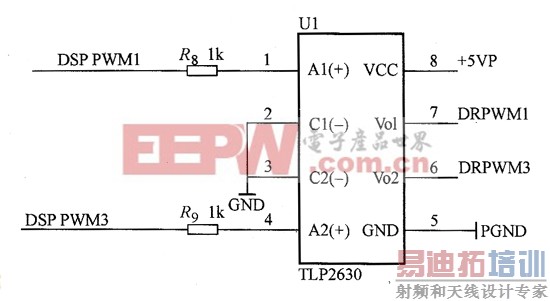

图控制信号光耦隔离示意图
