射极跟随器时的功率MOSFET的驱动

录入:edatop.com    点击:

功率MOSFET的驱动当然色可使明射极跟随器。最近,制作了很多使用功率MOSFET的高速开关电源。观察开关电源用控制IC的数据表,就会发现作为功率MOS的常见驱动的设备。

代表性的开关电源用控制IC TL494等,如图1所示,驱动输出发射极接地,无论射极跟随器的哪种形式均可使用,将输出晶体管的集电极、发射极独立,管脚被分配排列。虽然一般情况下射极跟随器的使用较多,但以高速驱动为目的还需仔细考虑。


图1开关电源用PWM控制器一例

图2是用晶体管射极跟随器,驱动功率MOSFET门极的例子.从电路的动作上,门极闭合很快,但门极打开时由于发射极电阻RE的放电,而变成了低速的动作。

图3是FE=1kΩ时的开关波肜.由于关闭延迟很大(时间轴变更为10μs/div达到30μs,所以不能使用。

因此,尝试变更为RE=100Ω,此时如图4所示,只能缩短到约3μs还不能说Ok。导通很快,但关闭需要时间.

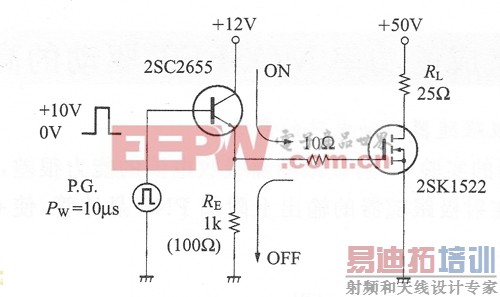

图2 由射极跟随器组成的功率MOSFET驱动

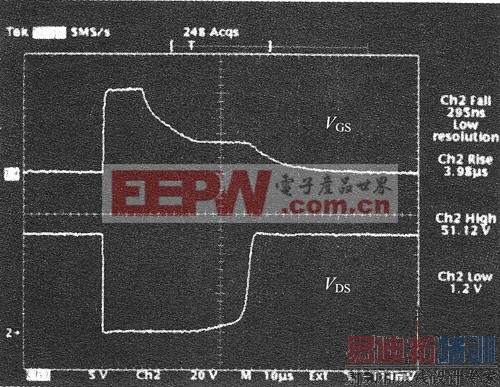

图3 由射极跟随器驱动组成的功率MOSFET的开关波形

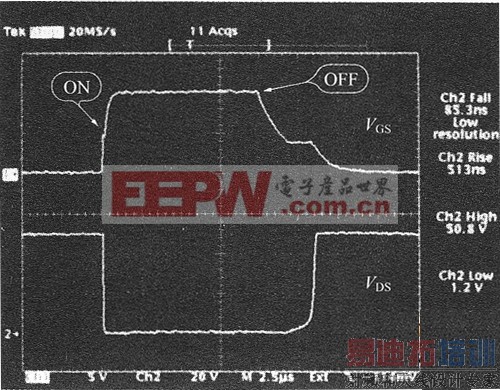

图4 由射极跟随器组成的功率MOSFET的开关波形
