TRP-3003恒压恒流高精度直流稳压电源剖析

TRP-3003直流稳压电源具有恒压、恒流和完善的过载保护能力，由于厂方不提供图纸，笔者在维修中测绘出整电路，并列出常见故障及维修调整方法。

　　该稳压电源为恒压(CV)、恒流(CC)，输出电压0～30V可调，输出负载电流0～3A可调，工作特性为恒压/恒流自动转换性，能随负载的变化在恒压与恒流状态之间连续转变，恒压与恒流方式之间的交点称为转换点。利用恒流特性对可充电池进行充电很方便。

　　一、工作原理

　　整机分四大块：串联型直流稳压电源，含调整放大和恒压电路；恒流调节和恒压恒流转换显示部分；基准稳压电源；变压器次级交流电压自动调整电路。

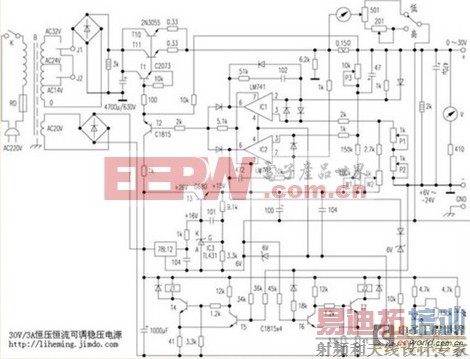

　　整机电路图如附图所示。

　　1. 串联型直流稳压电源和恒压电路。

　　主要由调整管T1、T2、T10、T11组成，运放IC1及P1、P2电压调节电位器、基准电压组成恒压电路，控制T2基极电压，改变调整管的导通程度，保证稳压电路的正常工作。这里P1、P2作为粗调、细调电位器调整电压，IC1的同相端接上基准电压和调整电压，与反相端的采样电压进行比较，来改变调整管的电流。

　　2.　恒流电路--也称限流电路。

　　即调整到预定电流限制时，输出电流保持不变，输出电压随着负载的进一步增加而成比例地减少。恒流电路由运放IC2及取样电阻0.15Ω，另加恒压、恒流转换显示电路组成。IC2同相端从P3电流调整电位器及基准电源调节W1得到参考电压，反相端通过电阻1kΩ接在采样电阻0.15Ω的前端。当采样电压大于参考电压的时候，IC2的输出电压下降，这样使T2的Vb下降，使输出电压减小，但是输出电流保持不变，达到了限流的目的。在恒压时T8导通，T9截止，所以恒压(CV)绿灯亮，恒流(CC)红灯灭，因为恒压时IC2输出为高电平，通过稳压管DZ(6V)使T8导通，绿灯亮。当限流保护起保护作用时，IC2输出为0，这时，T2的Vb通过二极管电压下降到0，使调整管截止。　　3. 基准稳压电源。

　　由TL431及78L12、T3组成。TL431不仅做标准电压，而且担负着对误差电压比较放大和对T3管的控制作用。TL431内部参考电压为2.5V，取样电压大小实际与TL431的2.5V基准电压比较，改变TL431阴极电压，从而调整T3的导通。另外，T3的基极电压是经过78L12稳压后再经电阻1kΩ到基极，使输出+15V保持稳定，输出+15V主要用在IC1与IC2集成运放电源及恒压和恒流电路的基准电压、交流电压切换电路的参考电压。+6V接在主稳压电源的输出正极。

　　从图可见，TPR-3003直流稳压电源的高精度主要使用了双重高精度稳压组成的基准电源。

　　4. 交流电源自动切换电路。

　　直流可调稳压电源另一特点是实际运用中随着输入输出压差的增大，使输出电流Io降低和调整管结温升高，从而增加了调整管的功耗。一般采用手动切换变压器的输出线圈抽头来达到降低压差的目的。本电路采用T4、T5、T6、T7晶体管组成的检测电路，自动切换交流电压。变压器的次级输出14V、24V、32V三种交流电压，一般检测在直流电源的输出+10V及+20V处自动切换。T6的基极通过45kΩ电阻接到参考电压，参考电压由基准电压提供，而基极的另一路，通过18kΩ电阻和一个串联的二极管接到总电源的输出负极做采样。当输出电压低于10V时T6导通，T7截止，继电器J2释放，常闭接点接在交流14V低挡处的输入电压，当输出直流电压达到10V时，T6基极出现负电压而截止，这样T7导通，继电器J2合上，常闭接点在24矢叩泊接通。当稳压管总输出电源到达+20V时，T5截止，T4导通，J1合闸，使J1常开接点接通，调整管的输入电压交流转换到第三高挡处32省TPR可调稳压电源可调节电压时始终保证一定的压差，主要依靠自动进行调整交流电压而得到。

　　二、操作方法

　　使用前必须对仪器进行限流标定，开机后将电压调节到需要电压值，再将电源调节旋钮旋到恒流(CC)指示灯亮，则表示该机已处于恒流状态。将一个短路线暂时短路电源输出的+、-端子，调节电流旋钮到需要电流限定值，设定完毕后勿改变电流旋钮位置，拆除短路线，即可进入工作状态。

　　三、常见故障及正常维护

　　1. 电压调节旋钮不起作用，主要是基准稳压电源的电路中6V稳压管击穿或断开而造成电压调节电位器没有采样电压。6V稳压管击穿，电压指示到最大，稳压管断开电压指示到最小。

　　2. 电流调节器在电源输出+、-端子短路时不起作用，这时首先应该检查IC2运放是否正常，然后检查基准稳压电压。在这个稳压电源中，基准电压是最重要的，要作为首要的检查对象，一般是印板上W1微调电位器脱焊造成，如果P3电位器脱焊，将造成电流输出达最大值。

　　3. 将电位器P3左旋到底，处于恒流状态，红指示灯CC应该亮，绿指示灯CC应灭掉，这时电压指示为零，如果电压指示不到零，说明IC2运放集成块调零有问题，若将IC2运放①脚与④脚短接，电压显示即可为零，造成这种现象主要是IC2运放损坏以后换上新运放所造成的。
