智能手表Pebble的工作原理及内部构造分析

录入:edatop.com    点击:

  作为Kickstater众投平台有史以来最为成功的项目,Pebble智能手表得到了超过 6.9万名投资者的青睐,成功融资1000万美元以上。如今,Pebble已经在2013年的CES世界消费电子展中公布了即将投放市场的最终成品,前面 提到的投资者们也即将收到属于自己的那一块智能手表。那么,它的工作原理与内部构造是怎样的呢?国外科技网站Mashable撰稿人克里斯蒂娜·瓦伦 (Christina Warren)为我们做出了详尽的分析:

  智能手表Pebble的工作原理及内部构造分析

  内部构造

  智能手表Pebble的工作原理及内部构造分析

  去年10月,Kickstarter官方博客对Pebble智能手表的内部构造作出了说明,它的主要部件包括:

  - 一颗ARM Cortex-M3处理器;

  - 低功耗蓝牙模块(支持2.1+EDR和4.0规范);

  - 4个物理按键;

  - 1个震动马达;

  - 3个用于侦测操控手势的加速感应器。

  如图所示,Pebble的内部空间大部分被电池占据。从一款手表的使用环境和需求来看,这种设计方案合情合理。Pebble表示,他们的手表可最长7天充电一次,不过早期测评则显示,实际环境中的充电间隔时间常常是4到5天。

  出 厂时,Pebble智能手表会被预装上最基本的软件,用以在屏幕上显示来电信息等内容,为音乐播放提供控制方式等。蓝牙无线连接是Pebble与智能手机 建立联系的基础,它的内建低功耗蓝牙模块支持2.1+EDR和4.0两种规范,但目前软件支持的还仅限于前者。造成这一局限的主要原因是,Android 设备还没有支持蓝牙4.0低功耗规范的标准方案,因此,选择后者作为主要连接方式的话,Pebble的兼容性将会受到很大影响。

  与智能手机建立蓝牙连接后,Pebble将可用于提示来电、显示文本信息、控制音乐播放等。如果应用和手机支持的话,它还可以发挥更多的作用。

  更新方面,Pebble的制造商承诺,他们将定期推出针对这款智能手表的固件升级。将Pebble与智能手表种的官方应用配对连接后,iOS或Android用户都可为智能手表安装新版本的固件。  屏幕

  智能手表Pebble的工作原理及内部构造分析

  屏 幕是Pebble智能手表中最为重要的部分之一。它虽然没有触控功能,但也科技含量十足。Pebble采用的是一块1.26寸的e-paper“电子纸” 屏幕,分辨率为144×168,对比度为20:1,响应速度为30ms。这种屏幕的优点是在强烈的阳光下也具有良好的可读性。夜间或昏暗环境 下,Pebble则为用户贴心的准备了内置LED背光。

  除保证强光照射下的可读性外,e-paper屏幕的另一个优势是优秀的节能特性。与传统的彩色LCD屏幕比较,这种屏幕的耗电量要低得多,借助夏普的CG-硅薄膜晶体管技术,它还拥有一定的半透明效果。

  操控方式

  智能手表Pebble的工作原理及内部构造分析

  Pebble没有采用触屏,而是使用4个物理按键作为主要控制方式。设备右缘的三个按钮用于控制菜单项,两侧为“上”和“下”,中间为“确定”;设备左缘的单个按钮则起到“返回”作用。

  在智能手表的左缘,Pebble采用了类似苹果的磁性充电接口,充电线缆依靠磁力吸附到正确的位置,无需手工插拔。这样做的好处不仅方便了用户,同时也使得Pebble能更好的封闭表身,成为一块防水手表。

  软件

  智能手表Pebble的工作原理及内部构造分析

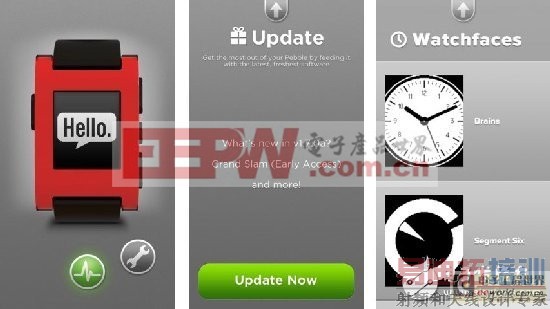

  为人们带来Pebble独特体验的关键在于其软件。除手表内预装的软件外,Pebble还为iOS何Android设备准备了对应的官方软件。通过这些软件,用户可以设置他们的手表能接收到那些提醒。

  在 Android设备中,Pebble的官方应用就像一个控制中心,可以精确地启用或仅用某一个特定的提醒,并可设置来自某个提醒的具体表现形式。而在 iOS设备中,Pebble官方应用的作用就局限一些,主要是用于下载手表屏幕皮肤和固件更新,针对Facebook、Twitter、电子邮件等的提醒 都需要在iOS设置面板中的通知设定中完成。

  对于Pebble来说,真正展现它实力的 方式还是与第三方应用整合。虽然现在还没有真正实现,但借助Pebble的代码接口,其他开发人员可以将智能手表的功能整合到他们的现有应用中来。目前, 已经有不少开发者承诺为他们的用户增加Pebble支持,体育健身应用RunKeeper则将在下次更新中成为第一款支持这款产品的应用。

  对于某些高级用户来说,还可以通过IFTTT(If This Then That)网络提醒服务来创建属于自己的个性化使用方式。

  购买Pebble

  由 于Pebble智能手表如此成功,它的整个用户体验中,最为糟糕或者困难的部分是购买环节。目前,Pebble的制造商已经获得了来自 Kickstarter支持者和网站的8万余份订单,依照他们的生产速度,这批订单最早需要在3月末才能全部完成。那以后,Pebble才有可能成为投入 零售市场的量产商品。

  如果你是一位有耐心、敢于尝鲜的极客,那么预定不失为一个良策,但发货前的等待时间最少也要一个月。
