如何改动过孔或焊盘钻孔的颜色
录入：edatop.com 点击：
如何改动过孔或焊盘钻孔的颜色，我发现所有钻孔的颜色都是红色的，好像不能改？有哪位能帮忙改动？
要改可以一起改。换个颜色就行。
在颜色设置的调色盘里找到相应的颜色改掉，孔里的颜色就跟着变了。
但是这个颜色如果在别的地方也用了，那也会跟着改变。

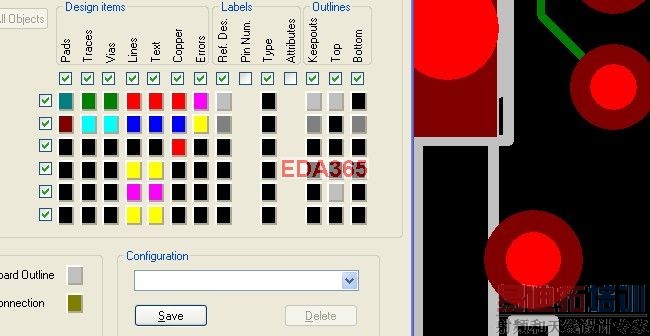

如图所示，我没设焊盘孔的颜色，它自动是红色的，不知是不是在这里设置的？
是在这里，左上角的调色盘，把调色盘中的红色改成绿色看看吧
改成绿色的焊盘孔也跟着变，焊盘和孔一深一浅二种绿色．
拿字母说吧
你给某层的焊盘设定了A颜色，PADS会自动给焊孔指定一个B颜色。
若你将焊盘颜色由A改为C，PADS又会自动给焊孔指定另一个D颜色。
但是每层颜色设置的表里没有焊孔项怎么办？
以第二行为例，比如此时焊孔颜色为B，你就在颜色设置窗口的左上区域（我叫它调色盘），找到与B颜色相同的色块，将色块编辑成另一颜色，焊孔的颜色就会跟着改变了。
----焊孔的颜色B的来源是调色盘中颜色为B的色块，所以改掉色块的颜色，就间接改掉了焊孔的颜色。
----缺点，如果你将此色块使用在了其他地方，则其他地方的颜色也会跟着变。
