在一个PCB中有两种地分割时，两种地之间的距离要达到2mm以上的原因是什么？

录入：edatop.com 点击：

请问在一个pcb中有两种地分割时，两种地之间的距离要达到2mm以上的原因是什么？

这个问题很简单吗？都没人愿意回答啊

没有听过这种说法。平时在分割两个地的时候，只是按照铺铜间距来保持间距的。

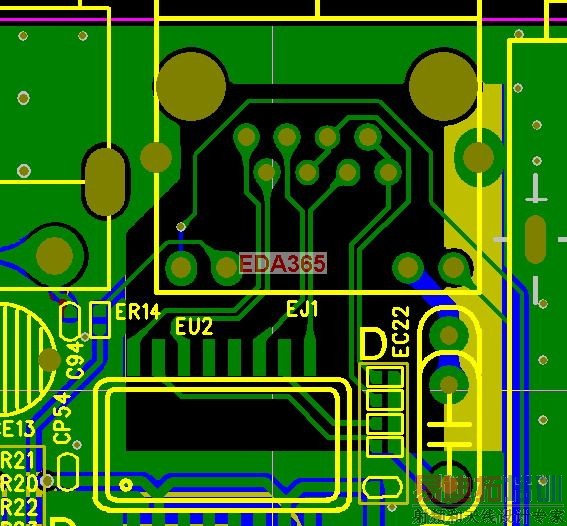

在网络接口的地与主地分割时他们的间距要是2mm,我想这是不严谨的说法，我查到资料讲在高压与低压的差距达到2000v时，他们需要分割的开槽的，为了避免爬地距离，开槽宽度要在2mm，依次类比

分割地哪有那么大的间距啊，如果是电源板，初次级要至少8mm以上

应该是防止高低频干扰

请问为什么是8mm？怎么得出来的

两分割之间留2mm是防止干扰的。
开槽的2mm是增加爬电距离用的。

通常是網路卡的板子,要過防雷擊

防雷的

如果是电源板的话，初次级间距起码要在6-8mm以上，如果器件引脚间距小于6mm的，就必须开槽。
如果你是说网络部分的高低压的话，我们以前是这样子的，高压部分是挖空的。这个距离也大于6mm

按标题所说，我以为你说的是模拟地和数字地的分割。

空气放電, 1mm大至有1KV

了解学习一下，谢谢

学习一下
