新鲜的覆铜

录入：edatop.com 点击：

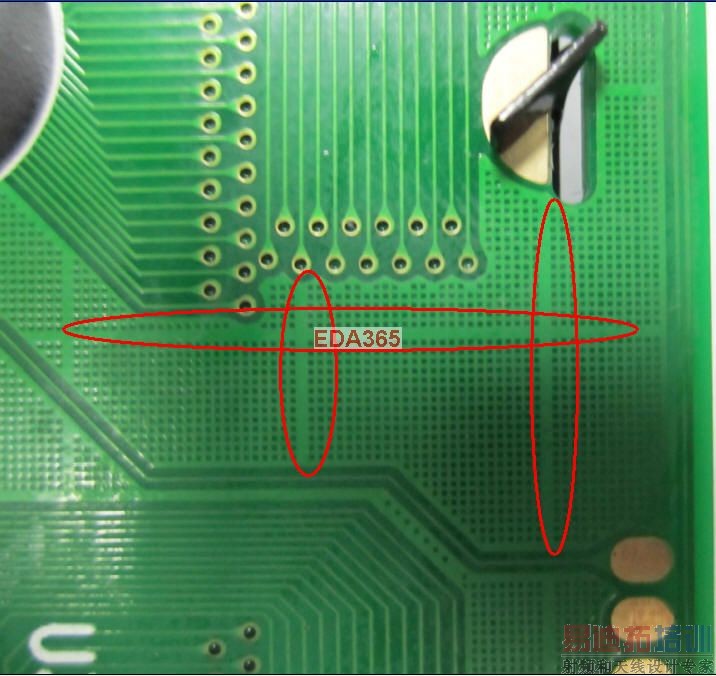

看到一款pcb是采用这样的格点覆铜，但不知道是怎么实现的？各位有用过吗？

设置hatch grid就好了，格点铺铜有利于散热。

利于发热量大的PCB，不利于高速的PCB。设置方法：Options--Grids--Hatch grid--Copper

没看仔细吧，网格的铜是一回事，是网格还有规律的中间有一段实铜。

可否发张高清大图呀？

板厂也可以做出来的，防止发热量大，铜皮起包。

主要是用手机拍的，微距照的不怎么清楚。

铜皮起包这种情况是只会在表层发生还是在内层也会发生？

为了学习！再难也得拍张好的呀。呵呵！开玩笑。用夜间模式拍会清晰很多。

看不清楚，旁边的亮点是什么？

内层有走线应该没有那么整块的铜皮吧

内层如果是电源和地还是有可能是大块铜皮的吧

用单独走线走出照片中规则的实线，实线的网络和铺铜是一个网络，再执行铺铜的操作，最后的效果应该是照片中的效果。自己这么理解的，应该可以做到。应该还有其它更好的方法吧。

那个实心铜就是一条普通的地线，我也经常这样做，楼上说对了

那岂不是手动一段段的画，而且很有规律。
