DRP状态下按键不能画线
录入：edatop.com 点击：
在DRC打开的状态下,按键的2脚不能画线,不知道是哪里没设置好?
是不是你做封装的时候没有做好
封装没问题,在DRO状态可以画
规则没有设置好。

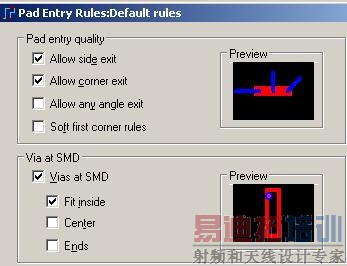

允许在焊盘打孔这一项要选上.
这里吧,选了还是不能画,全部选上也不可以
我现在也碰到这个问题了：DRC打开时中间的打不了孔，按键放在底层，关闭DRC时可以从TOP打到BOTTOM，但不能从BOTTOM到TOP。我也试过了楼上的选项，没能解决，same net也已经设为0了，层对也没问题。
另外我还试了下展讯的参考板，也是一样的情况，所以应该也不是封装的问题，按键的外圈我是用1/4圆环拼的，用PADS2005和9.1的都试了
请大家帮帮忙
那可能是VIA没有设置好，俺好像还没有遇到过这样的问题？传图上来看看
