有没有人设计过4片DDR的?

录入:edatop.com    点击:
最近设计了一款4片DDR的产品,感觉最难的就是地址线了,大家说一下用router如何设计这类走线?
我在设计时length 指示的是trance的长度,而不是pinpair的长度,感觉很不方便,大家有没有什么好方法,或者告诉我如何在router里只指示pinpair的长度?

1.地址线你可以考虑做成 T+菊链的形式。我最近画的四片DDR的板子,就是这么做的。DDR1-DDR2-CPU-DDR3-DDR4。
2.router也可以看pin pair,跟layout一样。把项目管理器点开,net那个地方。


谢谢指点,兄弟可不可以把PCB 放上来给我学习学习啊?当然你可以把其他电路删除一些,防止泄露公司机密哈!

DDR3_4x8bit_6Layer_V1.1 20110623.rar
附件是4片8位DDR3的板子,你可以参考下
PS: PADS2007版本的

楼主可以注意自己的是ddr,ddr2 or ddr3哦。因为他们所使用的拓扑结构是不一样的。

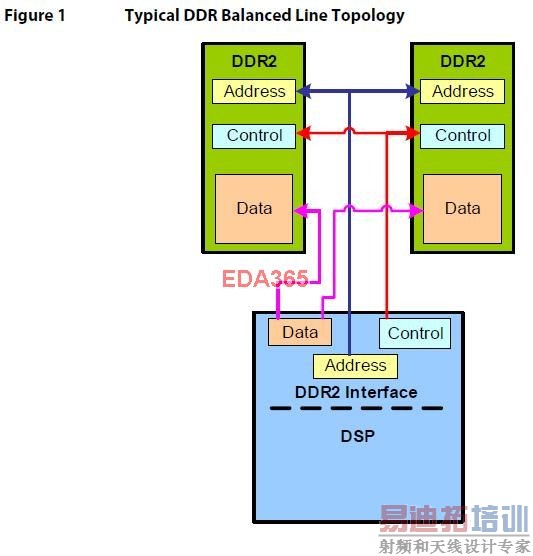

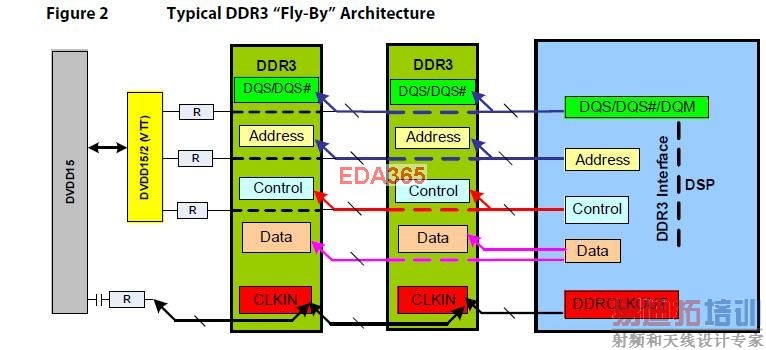

ddr,ddr2使用T形拓扑,ddr3用fly-by,即所谓的菊花链状的拓扑结构,如下图所示:


这里好人就是多啊

谢谢楼主分享!

我是DDR2的,就是T 型拓扑,DDR3还没设计过。

lxizj 发表于 2011-8-18 14:31


截图太难搞了,我语言表达又不好!搞死人了!


搞图片把我搞的头大了2倍,一点心情都没了!

图怎么都显示不出来啊?
看不到,很费劲

dzwinner 发表于 2011-8-19 14:49

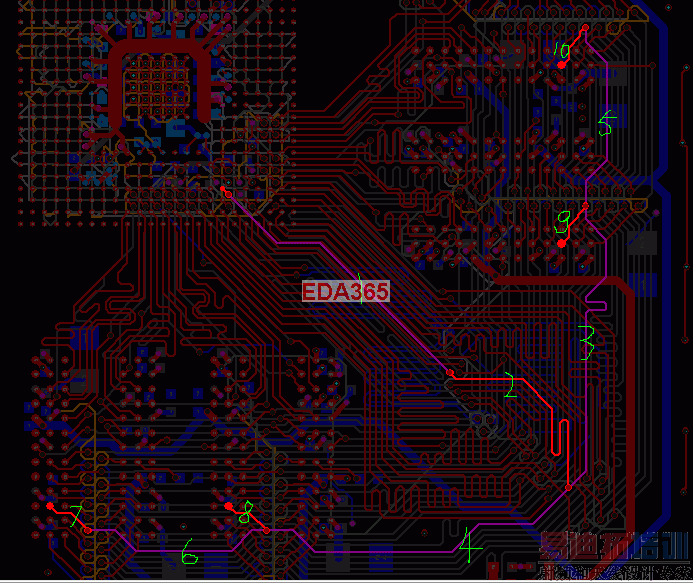

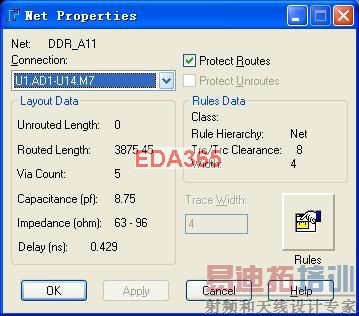

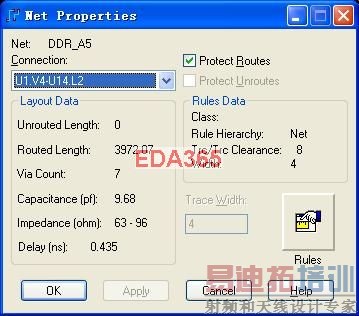

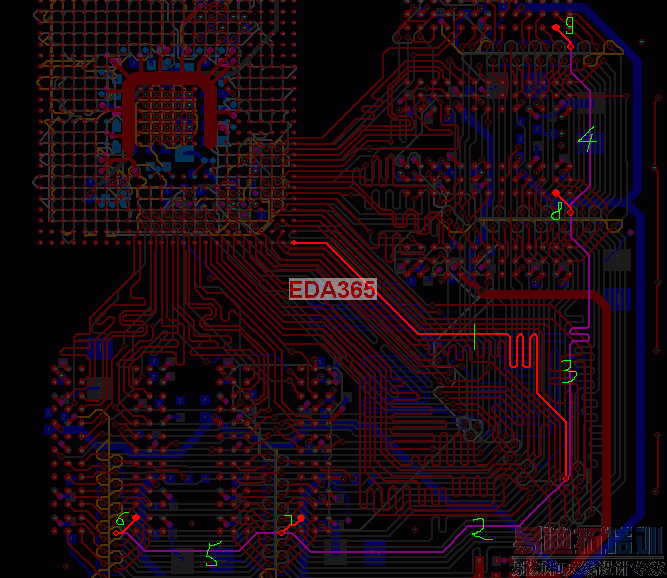

4.我截了2个图片就是地址线A11和A5的,上面每一段trance我都标记了一个数字。我有些疑问
答:我看不到图片,但大致知道你问的是什么。我的拓扑是U12-U14-U1-U15-U13.我保证的是U14-U1-U15等长,然后尽量保证U12-U14与U15-U13等长。是pin pair等长,不是网络。
重点来了:如果我理解没错的话,那么在软件里需要怎么做才能更方便处理这些等长?如果靠自己手画,去计算就有点太麻烦了,这是我最想知道的!
答:这个其实比较无奈,我现在就只是靠手画,手动计算,还没有其他方法。如果以后有其他简单的办法,我们可以再讨论。

恩,了解了!看来路还很长,一起加油吧!

我看到4个DDR地址线走成是这样 就笑了.
