PADS做库时有个问题被拦到，如图，求助
录入：edatop.com 点击：

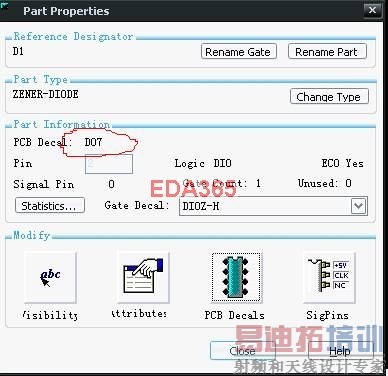

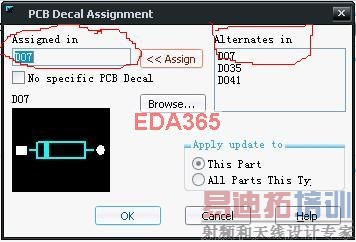

在pads LOGIC中对库里面的元件重新指定pcb封装，在原理图中使用修改后的元件后，ECO TO PCB，PCB中无法导入该元件，后检查如图1，上面PCB DECAL是我重新指定的封装没有错，因为此封装为我刚建立的并与该CAE封装保存在同一个文件中，PCB封装库中也有此PCB封装，但问题就在第二张图中，左边ASSigned下面显示是我指定的元件封装是对的，但右边ALternates in 下面出现的是之前的PCB封装，且该PCB封装的原文件我都删除了，但就是一直显示旧封装，所以造成导入PCB中时找不到该元件封装，请教大家有无对策让解决此问题
备注：由于我没将当时现象截图，所以以上两张图片是供参考的，问题就是我描术的这样，谢谢大家
备注：由于我没将当时现象截图，所以以上两张图片是供参考的，问题就是我描术的这样，谢谢大家
是不是你原理图中还有旧原件，这时你更改了库里面的原件，但是后来调出来改过后原件还是跟原理图一样的？有两个方法，要不删掉原理图的所有该原件，在重新调出来，要不就是调出来后后面在制定封装
谢谢，呵呵，明天去公司试试
