导出Gerber问题,很棘手,请知道的朋友指教,谢谢

录入:edatop.com    点击:
pads2007导出GERBER文件,出现的问题:

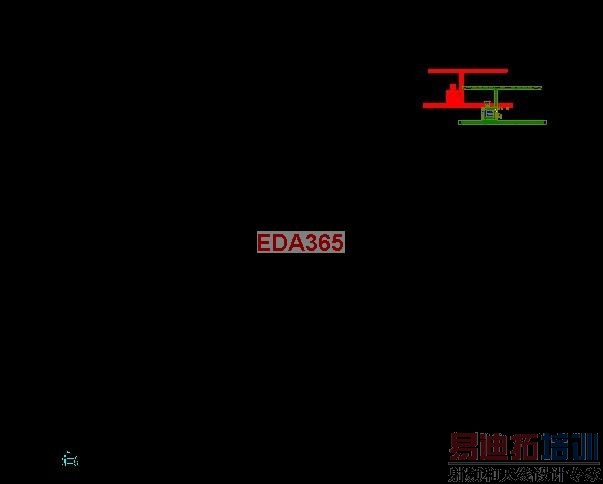

从CAM350打开导出的GERBER文件,发现有些层不重叠,
已经偏离了原点,过孔处也不在一起,如附件

左下端是 过孔。

原点offset设置的太小,默认给你中心对齐了,改大点就ok了。看看我给你出的gerber文件。还有一般习惯把Drill drawing也出了。
55555.rar

把坐标对好,先在PADS里面预览,再输出。

呵呵,谢谢,楼上正解,已经学会了,万分感激!

谢谢,主要是 offset 值太小了。改大就OK了。
