按键不能拉线，帮忙看看
录入：edatop.com 点击：

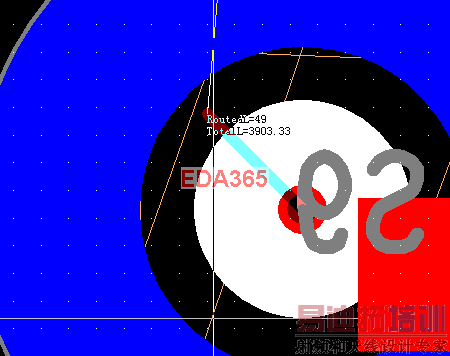

DRC打开时中间的打不了孔，按键放在底层，关闭DRC时可以从TOP打到BOTTOM，但不能从BOTTOM到TOP。VIA AT SMD已经选上了，没能解决，same net也已经设为0了，层对也没问题。
另外我还试了下展讯的参考板，也是一样的情况，所以应该也不是封装的问题，按键的外圈我是用1/4圆环拼的，用pads2005和9.1的都试了
请大家帮帮忙
MX.rar
另外我还试了下展讯的参考板，也是一样的情况，所以应该也不是封装的问题，按键的外圈我是用1/4圆环拼的，用pads2005和9.1的都试了
请大家帮帮忙
MX.rar
楼主要干什么啊，不要说这么一大堆，把问题的关键说清楚。
把鼠线颜色打开，VIA AT SMD 后，选中鼠线或VIA ,再按F2 走线，或者走线时，抓取鼠线走，就可以换层了。
LZde 意思是按键里的焊盘在DRC情况下为什么不能走线
这样是可以了，什么道理呢？我以前可以随意打孔走线的
在DRC模式下有限制。你超出安全间距是不会让你打孔的，要在安全间距之外才能打孔，更何况你想在TOP的原件下面打孔那是不可违的。哈哈
因为按键的特殊封装，走中间焊盘的时候，DRC关掉。
DRC关掉
学习了
