发个贴问外呢以前没有注意的问题,关于敷铜的
录入:edatop.com 点击:
最近要画个板子,双层。需要在一面上对多个网络进行敷铜copper pour,同时对整板敷地。
我在画敷铜边框时,先画的地,因为地是整板的,包含其他几个需要敷的电源网络,最后在灌铜操作的时候发现,另外几个需要敷铜的网络中没有灌铜,只有整板灌地了。很奇怪
后来我采用铺铜皮(copper)操作来解决了。
但是我想,这样在一层上对多个网络进行敷铜(copper pour)操作,应该也是允许的吧?该如何绘制敷铜边框呢?是否有优先级的考虑啊?
有没有同学能给出详细的解释哇
我在画敷铜边框时,先画的地,因为地是整板的,包含其他几个需要敷的电源网络,最后在灌铜操作的时候发现,另外几个需要敷铜的网络中没有灌铜,只有整板灌地了。很奇怪
后来我采用铺铜皮(copper)操作来解决了。
但是我想,这样在一层上对多个网络进行敷铜(copper pour)操作,应该也是允许的吧?该如何绘制敷铜边框呢?是否有优先级的考虑啊?
有没有同学能给出详细的解释哇
大铜包小铜要设置优先顺序,如附件圆圈处
0最大

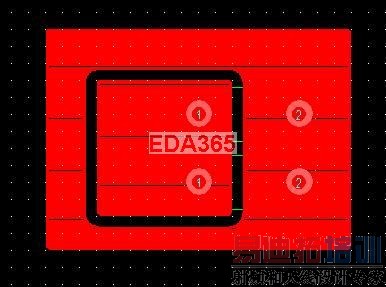

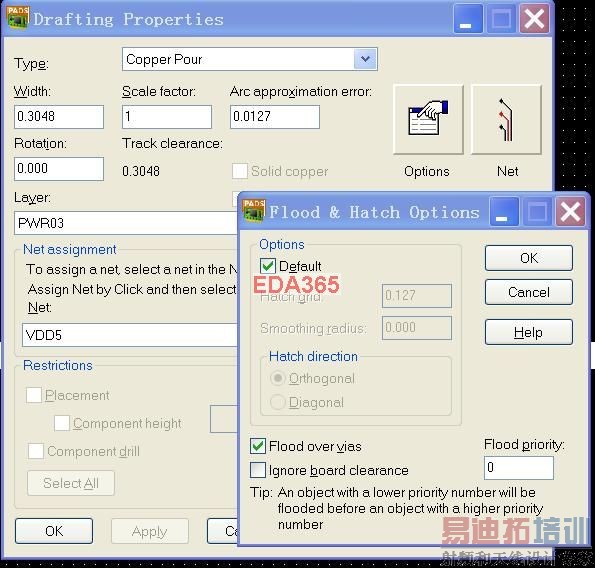

”因为地是整板的,包含其他几个需要敷的电源网络“这位大哥,你的电源和地放在同一层呀?如图所示,如果一个网络被另一个包住的话,右键——select shape-properties-在点击option里,在flood priority里更改数字,内层为0,次外层为1.再次外层为2,再再………………你懂的。
我刚又试过了,我把地设置为优先级最低,灌铜后发现整板都只执行了对地的灌铜,我设置的其他几个网络的灌铜操作都没有执行。这是为何?
呵呵,我这个并非传统上的电源层切割。你说的这个我了解,但是不清楚为何出不来,我再试试吧
用我的方法一定行。

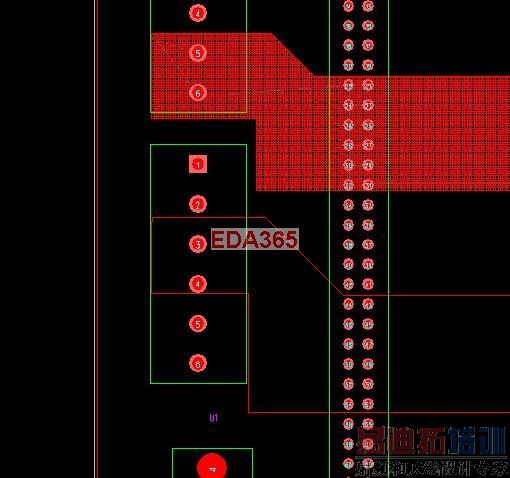

拿不成功的图出来。
请试试看,不用copper的方式
muban.zip
PADS9。2格式的
要考虑优先级
kofkyok 发表于 2011-8-25 18:04 我转成PADS2005的ASC了,你可以用07导入 kofkyok 发表于 2011-8-26 09:00 +18V,+7V5,-15V和GND正反面8个敷铜边框,各个优先级是多少呢?我设置了还是只有地敷铜有效,不知道怎么回事 你把你图中顶层的+18V,+7V5,-15V三个copper改为copper pour
muban.zip[/url]
再把顶层的GND的优先级改为1。
flood all 看结果。
