原理图画图问题

录入:edatop.com    点击:

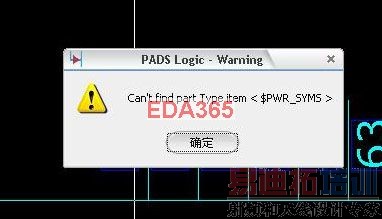

今天画原理图不知道怎么搞 ,添加地和电源都添加 不了,出现图片中的错误 ,你们有遇到过没,怎么解决?急 !

你把Common库给删了吧?

Common库 没删 应该不是这个原因吧 我之前把库全部又添加了一遍 ,还是那样

你找个有找个Part Type的原理图,重新把它save to library,应该就可以解决了

还是不行,那是应该不是封装的问题

你是不是有修改过电源和地等端口呢,如果是的话好像要重新建一个原理图才可以用哦,我好像遇到过这个问题

那个不知道应该没有吧?新建也不行 ,我试了的但是在以前画好的原理图里面可以画电源和地,就是在新的原理图里面画不了
