PADS走线好像没有PROTEL自由啊，看图
录入：edatop.com 点击：
我觉得pads走线没有AD9及protel自由，可能是我刚接触PADS吧，AD9，PROTEL中走线想怎么走就怎么走，想在哪停止走线就在哪停止走线，但PADS中走线好像不行，走线走一半是没办法停下来的，要么就得从头开始在走线，也不能连续性走线，一条线好像从一个焊盘开始到另一个焊盘就结束了，而且空白地方没办法走线，必须点击焊盘才能走线
这只能证明楼主你还不会PADS，而不是PADS不好用，晕！晕！
在走线过程中可以停止走线的，在End Via Mode下，有３种方式停止走线：
End No Via 布线时Ctrl+点击时 无 VIA 方式终止
End Via布线时Ctrl+点击时 VIA 方式终止
End Test Point 布线时Ctrl+点击时 测试孔的VIA方式终止
有网络连接的话应该都可以进行走线的

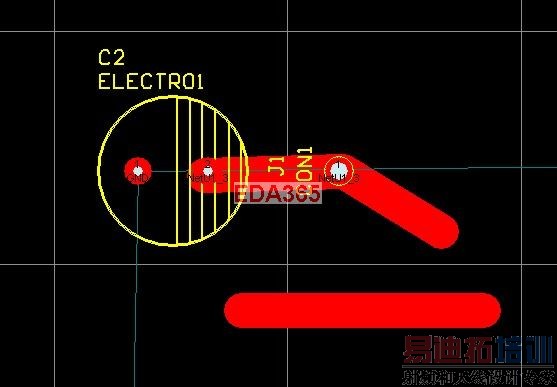

可能是吧，请问无网络的地方也能走线吗？请教你像图中这样走线PADS也可以实现，对吧，请指教指教，谢谢
为什么我选择END NO VIA 点击CTRL走线不是停止而是消失了
好了，可能是昨天规则不对，今天试了一下，可以停止走线了
无网络的不能走线.
如果一定要走,
可用copper->path
按照LS，
或者以2D Line走线，更改属性为copper。
谢谢,呵呵
我觉得PADS比ptell好用多了
