怎样设置将电源和地网络的过孔覆铜后生产花孔的

录入:edatop.com    点击:
如题问
谢谢


看看,顶

学习一下哈

电源和地网络的过孔覆铜后为什么要生产花孔呢?工艺要求小于0.5mm的过孔都应该flood over via

5楼,“工艺要求小于0.5mm的过孔都应该flood over via”
这么做是什么理由?

小于0.5mm的过孔都应该盖绿油菜吧.
表层的过孔灌铜时最好用全连接.
内层的过孔尽量用花焊盘(十字连接)

不好意思,我说错了。呵呵。

很好的问题

表层过孔/焊盘全连接这个可以设置,内层过孔.焊盘默认是热焊盘吧,这个无法改的吧

上回就是這個沒設置好,覆銅后地的過孔全不見了= =!弄死我了。

一般孔灌铜时都会是全连接的吧?怎样设置可以使外层全连接,而内层过孔是花焊盘呢?

设置后,要么内外层都是全连接,要么都是花焊盘,怎样设置可以达到不同类型焊盘效果呢?

Jalyn_JL 发表于 2011-9-1 16:00

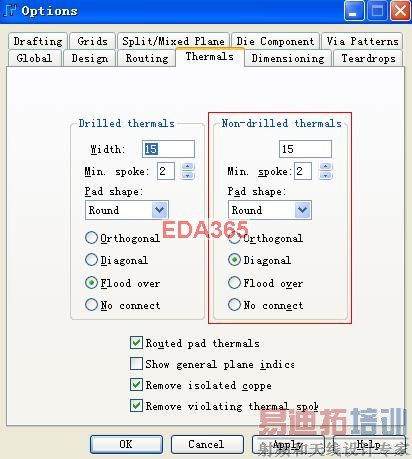

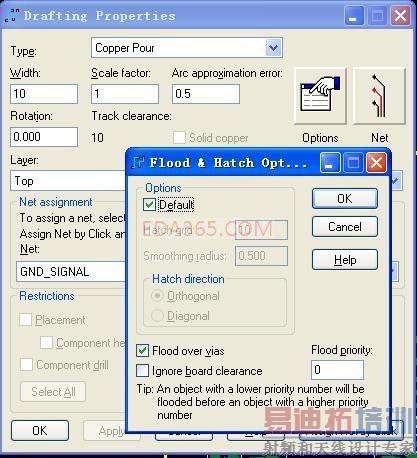

例如按上图的设置,铺铜后默认热焊盘,如要让内层的铺铜为全链接,则需要选中内层的铺铜框右击选择属性,再点击Option弹出属性框,选择Flood over vias,如下图:

学习了
