pads在做元件封装时,可以做非金属化方形孔吗,怎么做

录入:edatop.com    点击:
我用的是比较古老的2005版本,sp2的。 这个版本的封装设计中不知道在哪里做,
设计时需要经常用到方形非金属化孔 固定塑料外壳元件,但就是不知道怎么做,每次都是用圆形代替的,特此请教一下各位!

好像只有长条型的椭圆型的吧,没有孔没有方型孔吧,

做 不了方形孔

孔内非金属化的话就做开槽吧(即板框修改)

我也不会!等待高人指点!

使用Board Cut Out

可以将四个焊盘围起来成一个方孔.

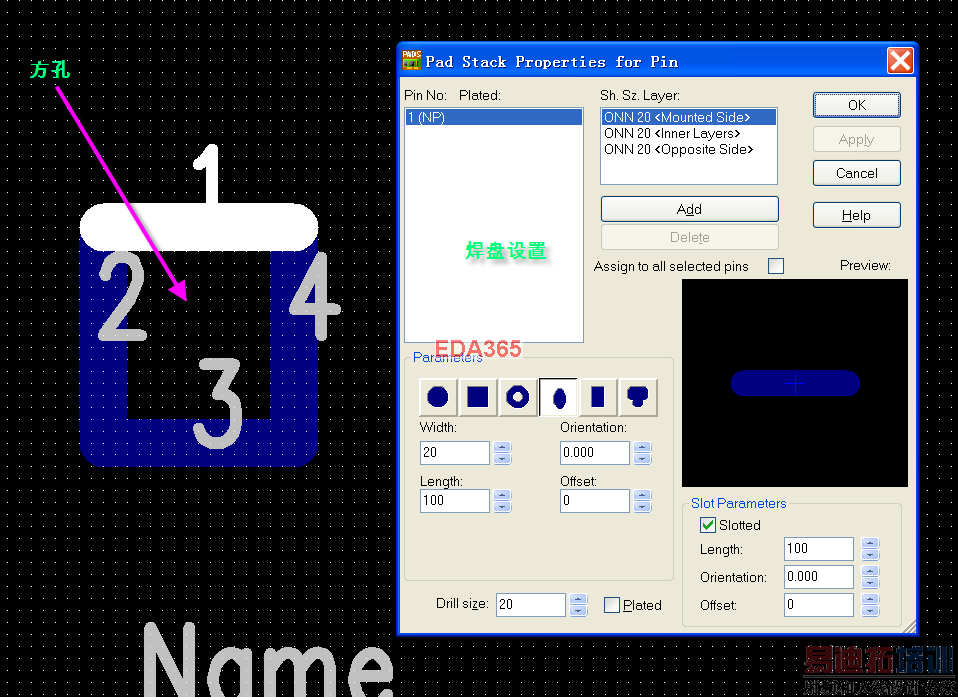

如下图设计:

这个问题在你做NPTH焊盘的时候有一个“选项”勾掉!

做槽孔吧,根据工艺建议孔径做0.65mm以上。非金属化在属性中取消Plated的钩就可以了。

封装里面好像没有板框啊

好像也不能做出正方形的孔

非金属化可以 问题是元件的引脚是正方形的我觉得孔正方形比较合适

老大,这个方法还真行,虽然元件封装多了几个引脚,thank you!

版主这方法不错啊,哈哈

变则通,受教了,谢谢!
