求助:PADS怎样可以生成可以搜索元件的贴片图

录入:edatop.com    点击:
高手们,pads怎样可以生成可以搜索元件的贴片图?因为板子的元件比较多(大于1000),单纯的PDF找起来相当麻烦,有没有可以搜索的方法?

那就直接在PCB板上搜贝,打个SS就可以搜了,比PDF要好多了,不要用肉眼看了。

这个晓得,但是我们在设计的时候可以这样,但是我们给到工厂的时候,只可以是PDF文件,因为保密的原因,是不肯能把原文件给到加工厂的。因此才会有这样的需要。

这个我也期待很久了……

呵呵,无解吗?因为元件比较少的话一个一个找,但是元件多的情况下找起来就很麻烦?期待高手!

可以实现的。
1、File->create PDF,

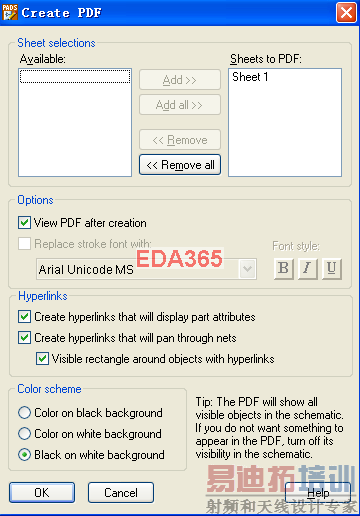

2,弹出的对话框按图片设置
3,生成的pdf就可以在搜索中输入designator(元件编号),就可以找到你要的元件了。

好的,我們試試。太感謝了!

你讲的这个是在Logic中,在Layout中有办法实现吗?

1,应该是可以实现的,我还没试过.
我是用另外一种做法的:
2,将PCB上所有的规则,走线,灌铜全部删掉,只留下器件.这样就不会泄密了
3,只要有BOM,PCB实物,就能还原出PCB图档和原理图.所以不用太过于担心.

恩不错,谢谢!现在正在尝试用另外一种方法,把PADS的文件转成Altium,然后生成贴片图。不知道有没有这样做的没有?

同问一个问题,如何导出可以搜索元件的PCB图的PDF文件。期待高人的出现。

推荐用第二种方法

高手真多啊

有多种方法可以实现搜索!
