求救，PADS输出CAM文件时NCdrill的问题
录入：edatop.com 点击：

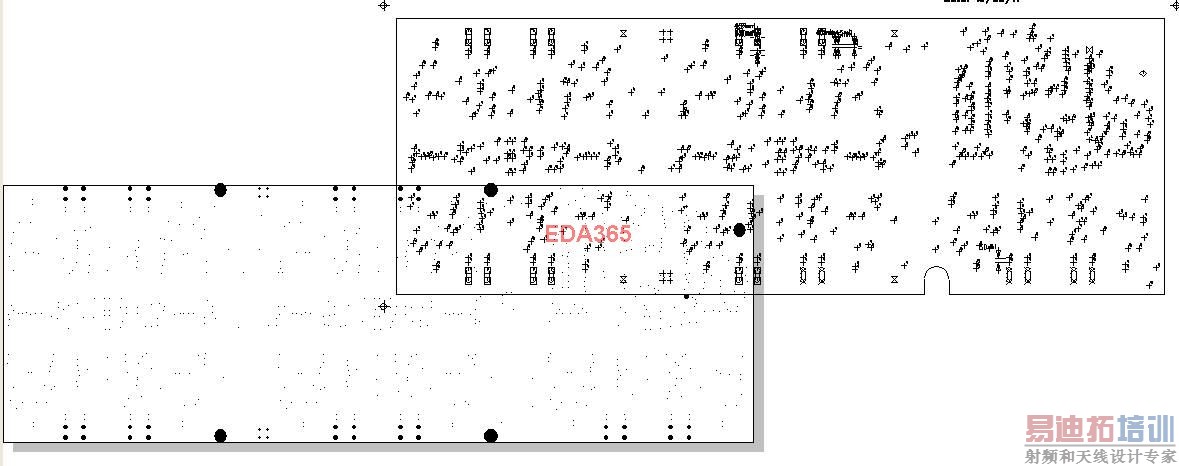

pads输出CAM文件时NC drill层偏了很多，其他层正常。各层的偏置都为0。这是什么问题啊？
在线等答案
有可能是在板子外围有其他的一些text/line 文本或位号 存在
谢谢，外围是有一些文字，我先删了再试试。

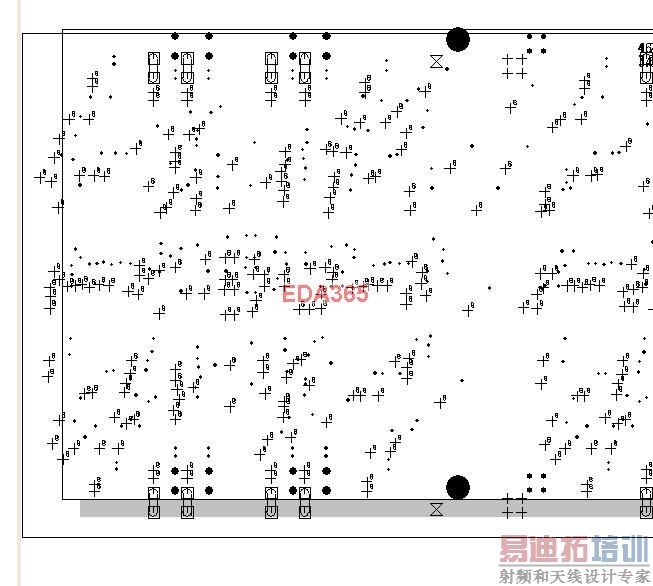

有改善，但还是有点偏差，我再查下。
删除了那些文本，还是有些偏差。
哦 哦这个我就不太清楚啦

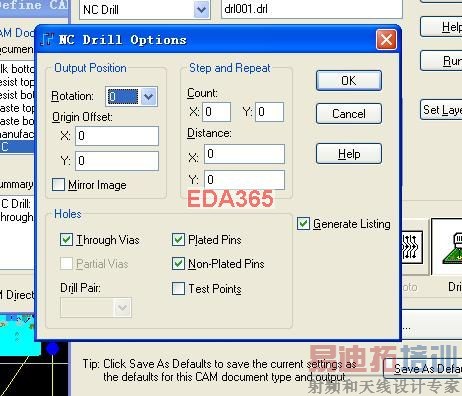

是你的坐标设置有偏差！
mindray_ty 发表于 2011-9-8 16:39 所有层的GERBER坐标要一致！ 你都设一样的贝，我都是设OFFSET,然后把所有的GERBER的X Y坐标都设一样的呀。 把offset设置大一点如100,100试试。 11楼+12楼就解决问题啦。哈哈。谢谢各位 學習了
