如何在电路板上标示阻抗要求

录入:edatop.com    点击:
一般电路板中有阻抗要求的线路用什么方式标示后送到制板厂?

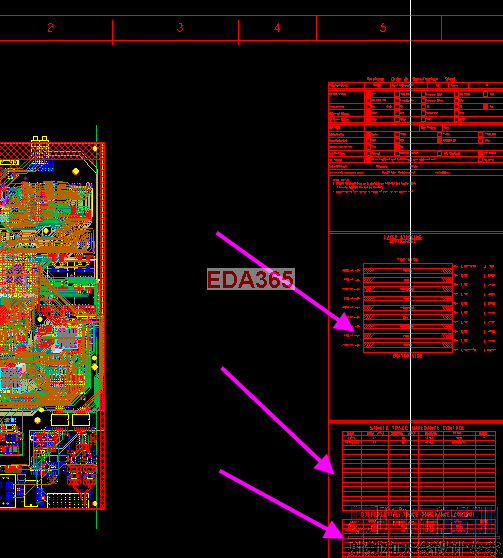

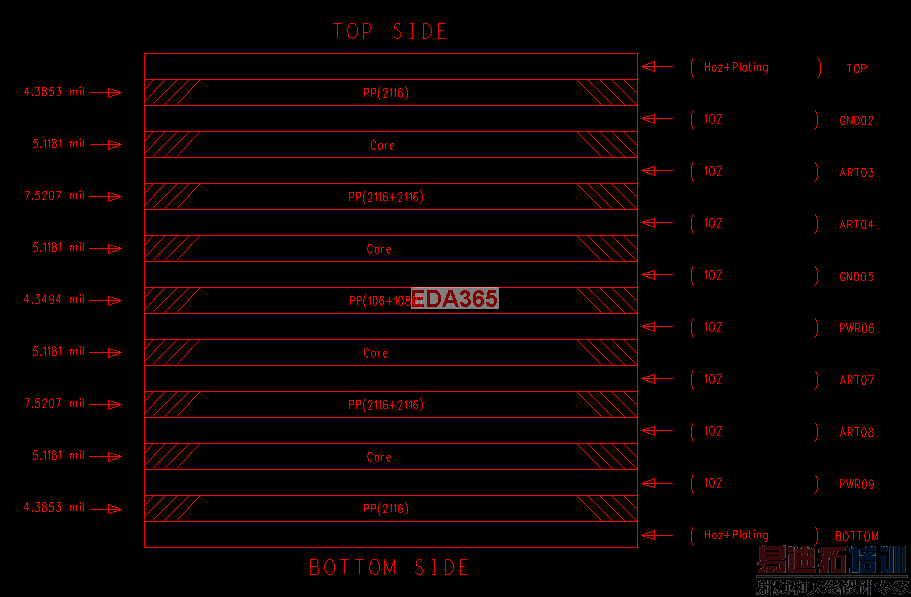

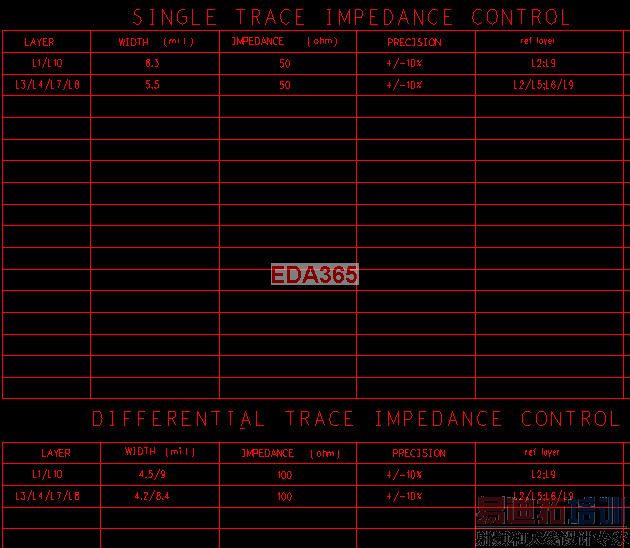

我们这里就是这样做的,在24层的Drill Drawing画出相关的PCB阻抗信息,各项要求,以及相关系数。用ZD line 和Test两种。

用文字说明

截图比较好,还有就是你说好哪层线宽线距是多少的线走多少阻抗。

以前做板时,通常是拼板的折断边上有阻抗线路及文字的要求标示,但没留意这个是设计公司做的,还是板厂CAM做的。如果设计公司不做拼板图,可能就是楼上朋友说的一些方式了,自己也不了解,学习下。

用文字描述阻抗要求,并截图

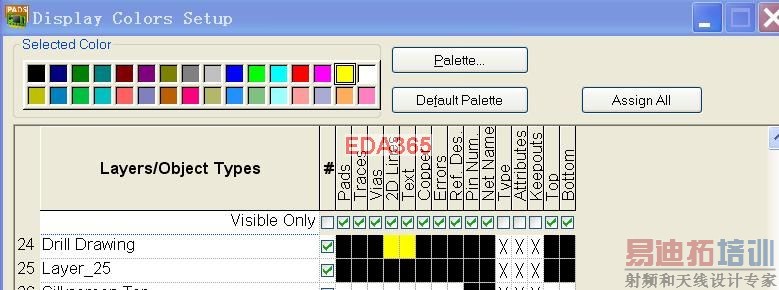

我们是在drill drawing层表示的,这样在生成光绘时,钻孔参考层就会显示相关的制板信息



版主这样的做法,算是很规范的做法。
