同洲NV7700机顶盒原理与检修

摘要 同洲NV7700是一种常见的数字电视标清机顶盒，多用于城乡普通有线电视用户，但在使用过程中常出现死机、升级不成功、搜索节目困难等问题。文中从该型机顶盒的原理入手，阐述了该机顶盒的工作原理，并将常见的故障原理进行了分类说明，为日常使用维修提供了参考。
关键词 机顶盒；维修；同洲电子

1 N77000-10基本双向型机顶盒介绍
N77000—10基本双向型机顶盒完全符合DVB—C标准，其采用超强芯片处理器，主频为300 MHz，集成了同方、爱迪德、算通各种主流CA系统，用于解压接收由CATV网传送的有线数字电视信号。为方便收视，本机还提供了功能强大的电子节目指南；嵌入式浏览器可使用户在电视上轻松接收数据广播；带有USB接口，支持多种USB接口外设；支持多种双向业务，同时EPG、家长锁、NVOD和游戏等多种应用和功能均可安全、可靠、快速及有效地运行在其硬件平台上，为用户提供一流的音视频服务和强大的增值服务。

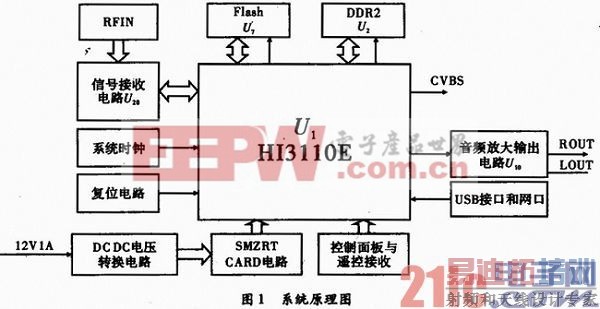

1．1 系统原理框图

1．2 整机工作原理
机器上电开机，机顶盒复位电路对集成在HI3110E内部CPU进行复位，同时外接时钟电路提供一个28．8 MHz的系统工作时钟。首先CPU自检启动后再对其控制的电路进行初始化和检测，初始化检测无误后，将存储在Flash芯片内的程序软件加载至DDR SDRAM展开运行。启动后，CPU从Flash中读取频道参数，随后通过I2C总线对调谐芯片TDA18252进行正确参数设置，将所选择的节目经过调谐芯片TDA18252中进行射频跟踪滤波放大后，输出两路基带I、Q信号至主芯片HI3110E内部进行A＼D转换、QAM解调、解复用以及音视频解码等处理后还原出音视频信号，再经过放大后输出给外部设备。面板接收到的用户控制指令数据，传递给主芯片，由主芯片完成数据的译码，并调用相应功能模块执行用户命令，同时将当前状态信息等数据传递给面板进行相应操作显示。

2 主芯片及外围的电路
主芯片内嵌的CPU在整个系统中起着运算和控制作用，其控制Flash、DDR SDRAM协调运作，使之构成一个有机的整体；程序加载完成后，CPU则会根据程序运行设置主芯片内部各部分的电路参数，使其有效工作，输出的电视制式和声道符合要求。CPU通过I2C总线设置和控制高频头，I2C总线由数据时钟线SCL和数据线SDA两根组成，总线器件的识别是靠器件地址码完成的。N7700外围控制电路的测试点主要有Flash的CS(片选)信号，开机过程中检测Flash(U7)第5脚是否片选控制信号波形(此信号开机时瞬间消失，保持3．3 V的电位)。DDR芯片的时钟信号和片选信号，检测R77、R57、R58处是否有150 MHz的DDR芯片工作时钟信号，检测RN6-B是否有CS控制信号。I2C总线控制信号检测R119、R120处。N7700主板电路模块主要由：电压调整供电电路、复位电路、系统时钟电路、程序启动和DDR内存共享电路、信号接收电路、音视频输出电路、智能卡接口电路、USB接口电路及网口电路等电路组。在维修过程中，要先判断引起故障的电路模块，再做针对故障电路模块进行排查故障。供电电路N7700整机采用独立的12 V开关电源适配器，经主板的电压调整电路，提供各模块电路所需的工作电路。主板各模块电路工作电压有3．3 V、5 V、12 V、1．8 V和1．2 V等。其中系统启动需要3．3 V、1．2 V和1．8 V工作电压，各接口电路则需要3．3 V和5 V工作电压。[p]
2．1 关键供电电路检测分析

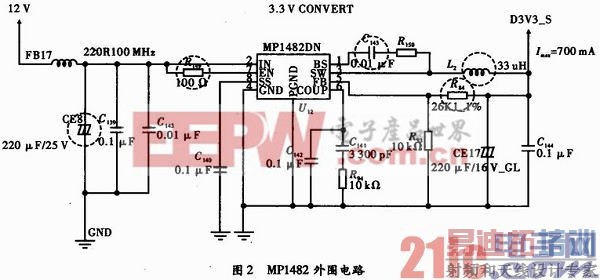

N7700供电电路主电压主要由两片降压芯片MP1482完成，分别输出3．3 V和5 V。以3．3 V稳压电路为例，其中圈定标示为关键器件，如图2所示。

2．2 复位电路
N7700的复位电路采用复位芯片PT7M7809组成。在电源上电、掉电或跌落期间，只要VCC>1．1 V，就可保证RESET输出电压≥0．4 V的低电平，确保复位信号有效。在VCC上升期间RESET维持低电平，直到电源电压升至复位门限以上。在超过此门限后，内部定时器大约再维持240MS后释放RESET，使其返回高电平。无论何时只要电源电压降低到复位门限以下(即电源跌落)，PESET引脚将立刻变低。N7700复位电压分为两路，一路提供给主芯片进行复位，一路控制静噪电路，防止在开机过程中产生噪音输出。其电路主要由U3、R68、C77、R67和R66等元器件组成。
2．3 N7700的信号接收电路
N7700的信号接收电路采用硅调谐芯片TDA18252和主芯片HI3110E来完成，TDA18252采用，16 MHz的工作时钟，由X3提供。其中主芯片内置了QAM解调电路。外部电路主要以调谐芯片U20(TDA18252)为主，因此检测测试点在U20周边电路。U20第8、12、29、45、47脚为3．3 V供电端，3．3 V主要由：U14提供。FB15处为主芯片内部解调芯片1．2 V供电。X3、C302、C303、C304处是16 MHz时钟电路，提供16 MHz的工作时钟给U20。U20第35、36脚为I2C总线输入脚。R143和R142为IF AGC信号反馈电。
2．4 Flash程序启动电路
N7700的程序启动电路采用一片16 MByte的Rash(S29GL128P)芯片和一片DDR2SDRAM(H5PS1G63EFR)组成，Flash程序保护电路采用逻辑芯片U13(74LVC1G32)。
Flash芯片主要是存储机器的程序，程序有：基底程序、中间件程序和应用程序。基底程序是完成整机的自检启动和硬件的控制；中间件程序是起连接作用，为应用程序和基底程序搭建桥梁，使应用程序的控制功能可从中间件传送给基底程序；应用程序是用户所接触到的程序如：机器的界面、菜单、控制子键等。内存共享电路采用一片128 MByte的DDR2芯片H5PS1G63EFR，其主要用于存放机器正常运行所需程序数据供CPU调用，以及音视频解码时数据的读取和缓存。写保护电路是防止异常电压变化或突然掉电情况下，对存储在Flash芯片中的数据丢失或误写。写保护电路采用单2输入正或门芯片74LVC1G32(U13)，通过对写使能信号和写控制信号等两路输入信号的缓冲，以达到写保护作用。正常情况下U13，第1、2、4、5脚为3．3 V。Flash写控制操作的低电平有效。
2．5 不开机检修流程图
N7700-10不开机故障主要涉及电压调整电路、时钟电路、复位电路、Flash和DDR电路等工作异常均会导致不开机，其不良原因主要有：元件工作异常、虚焊、假焊及PCB线路不良导致不开机。因此在检修过程中，首先通过目测线路和元件以及检测相关电压和波形，再结合机器工作原理进行理论分析和实践操作，机器故障便可迎刃而解。在维修该类故障时先确保主板各电路供电无对地，将供电对地的故障排除。(该类主板在维修中经常发现烧视频电路的现象，多数均把主芯片烧毁、导致主芯片多处供电对地短路的现象发生)，图3为N7700—10不开机故障检修流程图如图3所示。

[p]
2．6 无信号检修流程图

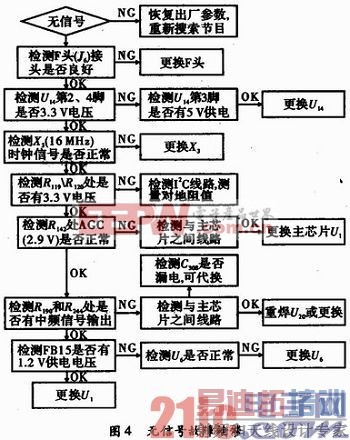

无信号故障一般由信号接收电路、主芯片内置的解调模块和供电电路等不良引起。此机器信号接收电路采用单个的硅调谐芯片TDA18252和外围电路。由于该电路处理的频率较高，一般仪器均无法检测，在维修该类故障时多采取更换和测电压的方法进行排除，较少使用仪器测试数据和时钟。具体检修如图4所示。

3 结束语
文中系统论述了同洲NV-7700机顶盒的工作原理与主要故障的检修思路，分析了机顶盒故障原因，就如何解决系统出现的电源、不开机、无信号等问题作出探讨。为广播电视售后服务的技术人员提供了重要的参考依据。
