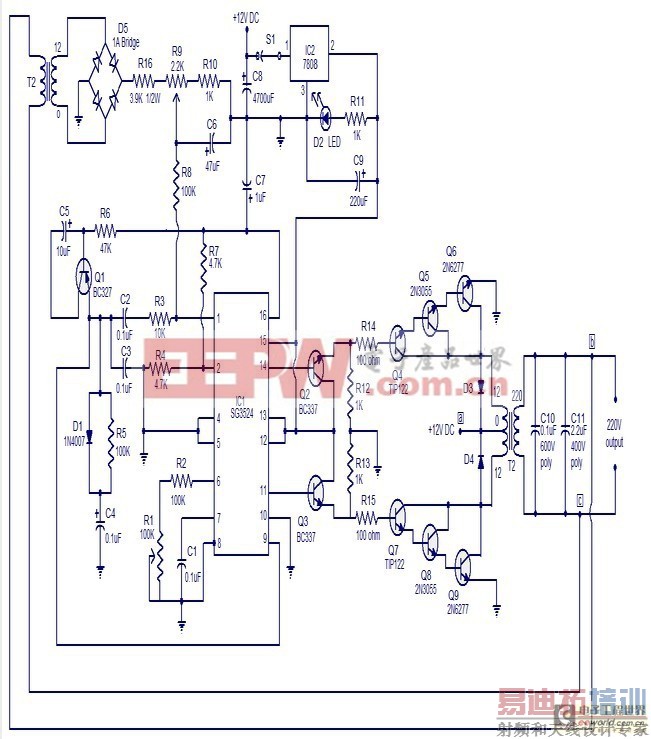

250W PWM逆变电路SG3524
录入：edatop.com 点击：
一个250W围绕IC SG3524 PWM逆变电路显示在这里。SG3524是一个集成开关稳压器电路，有所有必要的电路，需要一个开关稳压器，单端或推挽模式。SG3524的内部设计电路中内置的脉冲宽度调制器，振荡器，基准电压源，误差放大器，过载保护电路，输出驱动器等SG3524形式这PWM逆变电路的心脏，它可以纠正其输出电压对输出负载的变化。在非PWM逆变器的输出负载的变动直接影响输出电压（输出负载增加时输出电压降低，反之亦然），但在PWM逆变器的输出电压在一个范围内保持恒定的输出负载。
