开关电容滤波电路

录入:edatop.com    点击:

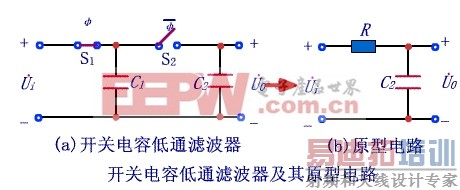

  如下图所示为开关电容低通滤波器及它的原型电路。电路正常工作的条件是 和 的频率 远大于输入电压 的频率f,因而开关电容单元可等效成电阻R,且 。电路的通带截止频率 决定于时间常数

开关电容滤波电路

开关电容滤波电路

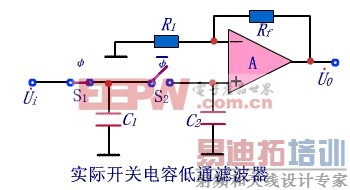

  由于 是时钟脉冲,频率相当稳定;而且 是两个电容的电容量之比,在集成电路制作时易于做到准确和稳定,所以开关电容电路容易实现稳定准确的时间常数,从而使滤波器的截止频率稳定。实际电路如下图所示,在上述电路的后面加电压跟随器或同相比例运算电路。
开关电容滤波电路
