什么是权电流型DAC( 数模转换器)

11.3.1电路结构
4位权电流D/A转换器如图11.3.1所示。电路中，用一组恒流源代替了倒T型电阻网络。这组恒流源从高电位到低位电流的大小依次为I/2、I/4、I/8、I/16。

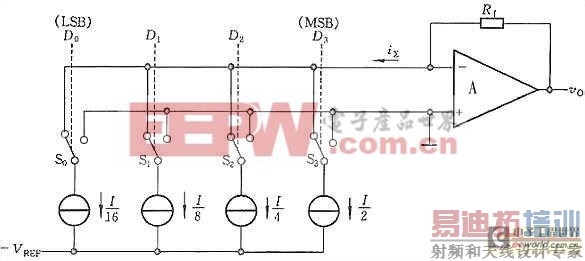

图11.3.1 权电流D/A转换器的原理电路

11.3.2工作原理
在图11.3.1所示电路中，当输入数字量的某一位数码D_i=1时，开关S_i接运算放大器的反相端，相应权电流流出求和电路；当S_i=0时，开关S_i接地。分析该电路，可得出




优点
1.速度快。
2.当采用了恒流源电路后，各支路权电流的大小均不受开关导通电阻和压降的影响，降低了对开关电路的要求，提高了转换精度。

电路举例
恒流源采用具有电流负反馈的BJT恒流源电路，即可得如图11.3.2所示的实际的权电流D/A转换器电路。

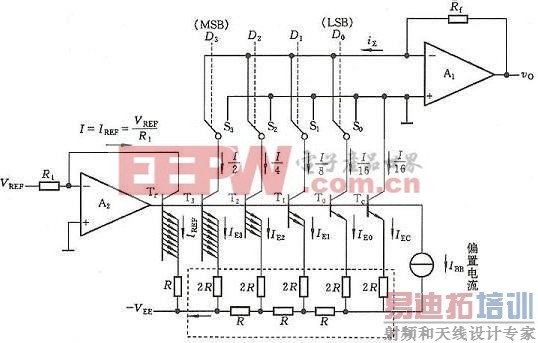

图11.3.2 实际的权电流D/A转换器电路
为消除因各BJT发射结电压V_BE的不一致性对D/A转换精度的影响，图中T₃～T₁均采用了多发射极晶体管，其发射极个数分别是8、4、2，即T₃～T₁发射极面积之比为8：4：2。这样，在各BJT电流比值为8:4:2的情况下，T₃～T₁的发射极电流密度相等，可使各发射节电压V_BE相同。由于T₃～T₁的基极电压相同，所以它们的发射极e₃、e₂、e₁就为等电位点。在计算各支路电流时将它们等效连接后，可看出电路中得到T型电阻网络与图11.2.1中工作状态完全相同，流入每个2R电阻的电流从高位到低位依次减少1/2，各支路中电流分配比值满足8：4：2的要求。 基准电流I_REF产生电路由运算放大器A₂、R₁、T_r、R 和-V_EE组成，A₂和R₁、T_r的cb结组成电压并联负反馈电路，以稳定输出电压，即T_r的基极电压。T_r的be结，电阻R到-V_EE为反馈电路负载，由于电路处于深度负反馈，根据虚短的原理，其基准电流为

由倒T型电阻网络分析可知， I_E3=I/2,I_E2=I/4,I_E1=I/8,I_E0=I/16,于是可得输出电压为

可推得n位倒T型权电流D/A转换器的输出电压

上式表明，基准电流仅与基准电压V_REF和电阻R₁有关，而与BJT、R、2R 电阻无关。这样，电路降低了对BJT参数及R、2R取值的要求，对于集成化十分有利。
常用的单片集成权电流D/A转换器有AD1408、DAC0806、DAC0808等。
