“神奇的共振”

虽然我不能给它下一个准确的定义，但“共振”这个词始终让我饶有兴趣。它的意思有很多，并且大多数都相互联系。作为一名电气工程师，我听到这个词的第一反应便是想到经过调谐的LC电路。但之后又会想到许多其它方面。钟摆、操场上的秋千或者音叉，都是物理世界里的共振例子。我曾问过其它人共振对于他们的意义，得到的反应各种各样：有人十分茫然，有人则说“它让我想起了诗歌”。

根据维基百科(也可能是各种教科书)，共振的定义是“指一物理系统在特定频率下，比其他频率以更大的振幅做振动的趋势”。当我们想到“自然频率”的准确定义时，生硬的技术定义可能并没有太多的诗意，但它实际上却是诗意化的。它的精确调谐和高效率终究还是优雅的。

那么，共振与电池管理有什么关系呢 共振功率转换器是无线电源技术的核心，无线电源技术提高了许多电池供电设备的利用率和有效性。日常生活中，我们对这些设备的依赖性越来越高，因而我们需要一种充电方法来，尽可能地让它们能够随时可以使用。

现在，我们已经有了一些标准，用于实现无线电源发射器与不同厂商的移动设备(无线电源接收器)之间的兼容性。未来数月和数年，我们预计公共场所、办公地点和交通工具上，将会出现越来越多的无线充电基础设备。相应地，更多的手持或移动设备将集成无线充电功能，以利用多种有效充电电源。用户将只需把电话放在桌子上，就可以把电池充满。

今天，在用的最常见无线电源形式仍是基于磁感应原理的。有关它的基本定义可在无线电源联盟(Wireless Power Consortium)的网站找到：感应式电力传输(Inductive Power Transmission)。

16世纪开始，人们就对机械共振进行研究，并从19世纪开始对电气共振进行研究。在过去的几年里，共振转换器最终成为一种常见的无线电力传输形式。共振拓扑的使用在这些设计中很普遍，因为它为我们提供了一个系统，这个系统能够在相对较宽的功率级别范围保持高转换效率。有关共振耦合的简述请点击此处：共振耦合。

基本上，消费者家里现在都会有一个无线路由器(可供多台计算机、智能手机和其它设备使用)，并且在他们外出旅行时也可在许多地点使用无线热点接入互联网。相应地，无线电源标准的出现，将实现移动用户在家中使用无线充电板来为多个设备充电，并且将免除外出旅行时还要带上充电器的麻烦。随着更多的人们开始体验到无线电源的方便性和有效性，无线充电的概念必将开始真正地获得大众的共鸣。　　

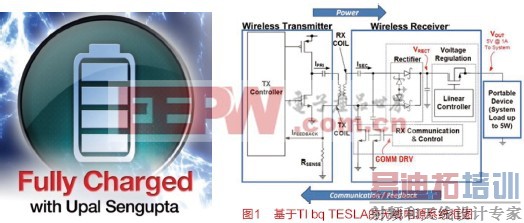

 　　图1显示了使用TI bqTESLA芯片组实现的无线电源系统的基本框图。发射器(板)工作的占空比是固定的，但可以改变其工作频率。接收器通过正向功率传输所用相同磁耦合，把所需功率级别信息传回发射器。
