大功率白光LED 高效均流并联供电系统( 二)

录入:edatop.com    点击:

3 实验结果与数据分析

3. 1 大功率白光LED 与高效均流并联供电系统的集成

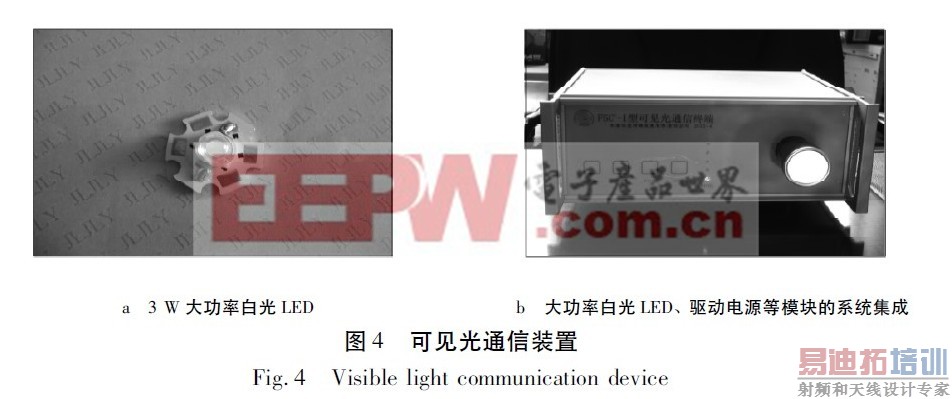

为测试所制作的双DC /DC 并联供电系统的性能,采用3 W 大功率白光LED( 额定电流750 mA、额定电压4. 0 V) 做了驱动实验与性能测试,LED 的照片如图4 所示。将大功率白光并联供电系统、大功率白光LED、数据编码模块、Bias-Tee 耦合模块以及按键/指示灯等进行了系统集成,研制了兼具照明与通信双重功能的通信装置( 见图4b) .利用该装置,对给出的并联供电系统进行了实验。

3. 2 照明状态时的均流特性实验

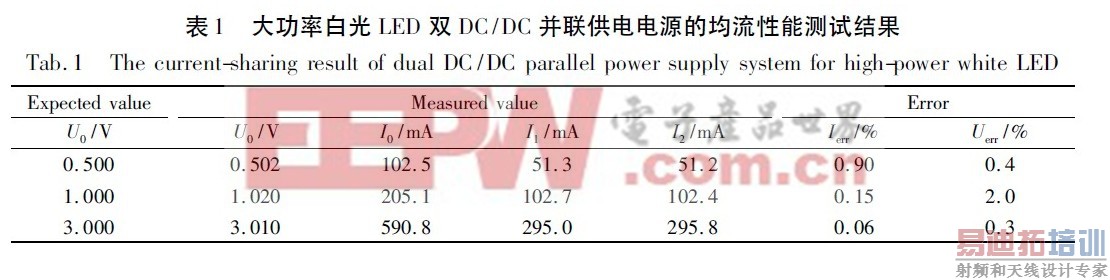

通过按键分别设定驱动器输出电压为0. 5 V、1. 0 V 和3. 0 V,接上白光LED,分别读取两个DC /DC支路的工作电流I1和I2、LED 两端的工作电压U0以及流经LED 的工作电流I0,其测试结果如表1 所示。

定义输出电压误差

其中U0,exp为实验测得的输出电压,U0,the为理论设定的输出电压。定义两支路电流偏差

由表1 可见,测得的实际电压与设定值相比,3 次测量的误差小于2%,两支路电流的偏差小于1%,实现了很好的稳压与均流效果。

3. 3 照明状态时的电源效率实验

定义供电电源的效率为

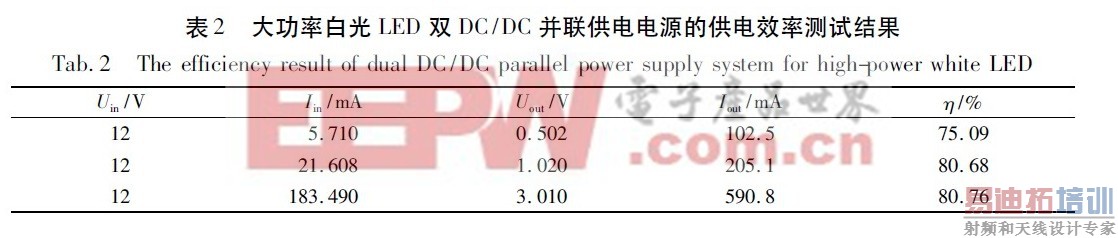

其中Ii和Ui分别该系统的输入电压和输入电流。在表1 所示的3 种驱动情况下,分别测量了电路输入电压,输入电流,输出电压和输出电流,进而计算出供电效率,其结果如表2 所示。当电源输出电压较小时,电源的效率较小,当输出电压增大时,电源效率增大,可达80%以上。

3. 4 可见光通信状态时输出电压的线性区测试

当白光LED 处于通信模式时,为保证通信质量,需要提供稳定、线性的驱动电压。为验证该供电系统的线性特性,将其用来驱动白光LED,同时使用可见光PIN 探测器测试了探测器的响应。实验测得的PIN 探测器输出电压随白光LED 驱动电压的关系如图5 所示。可以看出,当驱动电压小于1. 6 V 时,白光LED 进入非线性工作区。因此,当将该供电电源驱动白光LED 进行可见光通信时,应使其输出电压( 亦即Bias-Tee 的直流输入电压) 调整至线性区中间点( 亦称为线性工作点) ,约为2.7 V.[p]
