请各位帮我看一下,我是怎么了
录入:edatop.com 点击:

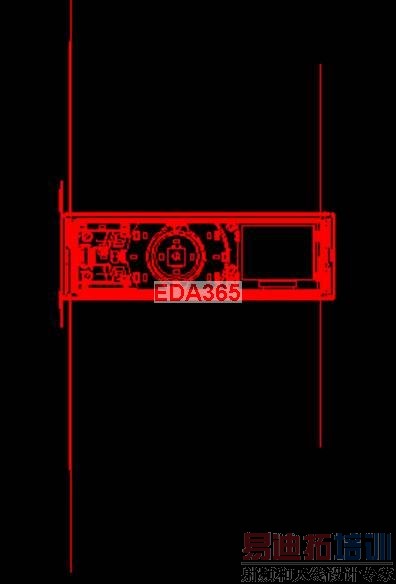

在pcb中CAM预览中看到这样的情况,我要怎么处理呢,
而且每个一层都有这么线条,像是超出图形界限一样的,
而且每个一层都有这么线条,像是超出图形界限一样的,
PCB上面是不是在导入结构图时有残留的线条?
AUTOCAD中没有这些线条,导入PCB中是有这些线条,但放大界面又看不到了,而且不能选上。
另存格式是R12/LT2DXF

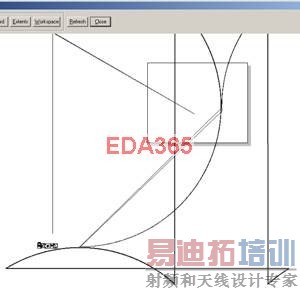

结构图边上这些线条,只要一放大PCB界面又没有了,而且选不中进
进行删除。
把结构图导到CAM350里面去删,应该就可以了
把结构图导到CAM350里面去删,应该就可以了
所有层都打开,看看对应位置有什么
另外打开新的窗口,然后在ECO模式下全部复制到新的窗口就可以了
结构图如果说不是很复杂的话,最好还是在PCB里面画板框了,何必去惹那玩意儿!
我以前经常有这样的情况!现在我选用DXF2000导出。利用一个全新的LAYOUT导入DXF,合并后再COPY到目前设计的LAYOUT中,如果有空间超大的,会出现无法放置到LAYOUT中的显示,则此DXF时有问题,需在CAD中优化。
