在pads里bottom层不能走线,是怎么回事?

录入:edatop.com    点击:
在pads里bottom层不能走线,是怎么回事?
错误提示为:
Point to be routed from is not connected to layer (Bottom).
高手指教?

bottom添加到右边框没有呢?

没有,忘了我说怎么回事?谢谢!

&£9825;

&£9825;

我的也是这样呢

还是没有看懂

都是小问题

我也是这个问题,高手说清楚一下,从哪设定的,谢了.不好找哦

刚刚也遇到了相同的问题,现在解决了,谢谢!

刚也碰到了,现在解决了,谢谢!

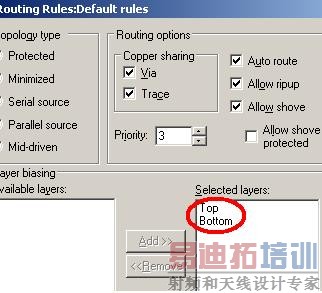

bottom没添加进去,添加以下就好了

Check under Design rules/Default/Routing
Is the layer available to route on/

SETUP--Design rules--Default--Routing

按照提示設置,我的可以用了,非常謝謝!
