有负片层得板子 出gerber
录入：edatop.com 点击：
四层板有两个负片层，通孔都加了25层了，但是不知道这两个负片层出gerber还要怎么设置，按照没有负片的板子出gerber出来，发现其他层都有铜皮，就这两层只有钻孔，搜了论坛也没有相关帖子给出方法的，请教诸位，谢谢
对负片不熟悉的话,改成正片就可以了/

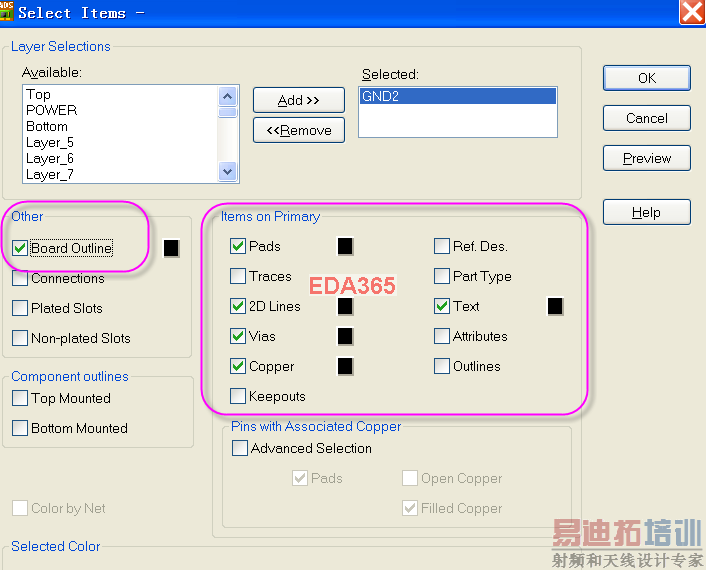

负片的话如下图设置:
以现在的电脑配置来说，完全可以用正片，至于内部采用什么连接形式，正片也能做到吧，但正片优势就明显了
负片出Gerber还要加上第25层吧
我设置过负片，结果在检查电气连接的时候，系统不会查出来是否有连接错误
