怎样用PADS2007导出正确的坐标
录入：edatop.com 点击：
各兄长：
我用pads2007导出的元件位置坐标有偏（导出坐标用于贴片做程序），请问是什么回事？
不知那位兄长能教小弟，能否把导坐标的详细方法告知小弟。谢谢！
我用pads2007导出的元件位置坐标有偏（导出坐标用于贴片做程序），请问是什么回事？
不知那位兄长能教小弟，能否把导坐标的详细方法告知小弟。谢谢！
本人语言表达能力不佳，所以话不多说，直接上图，有问题再讨论：
帮顶一下，谢谢分享
学习了
谢了，我马上试一下

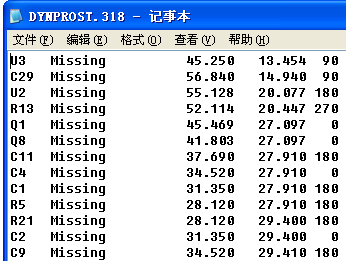

单位是mm.不是mil
那个Missing是什么意思呀
还有这个原点自己设在哪没关系吧？
可以在PADS2007里面直接到处坐标文件的。Tools----Basic scripts--basic scripts---17 -ecele...
这样生成的坐标文件是EXCEL形式的，方便生产采用，还比较详细哦！
注意的是到处坐标文件之前一定要把单位改成MM；
如果所有的封装原点都定在中心点用脚本导坐标是比较方便的；但是如果封装原点不在中心点，那么导出来的坐标位置就不在中心点，SMT需要的是元件的中心位置，这时就建议用CAMPLUS导坐标
学习了
不错，很详细！
非常 感谢了，学习学习
非常 感谢了，学习学习& z
学习了，但这个“CAMPLUS导坐标”法，还是不知道怎么用。
