教您PADS单独给某一个管脚设置泪滴
录入：edatop.com 点击：

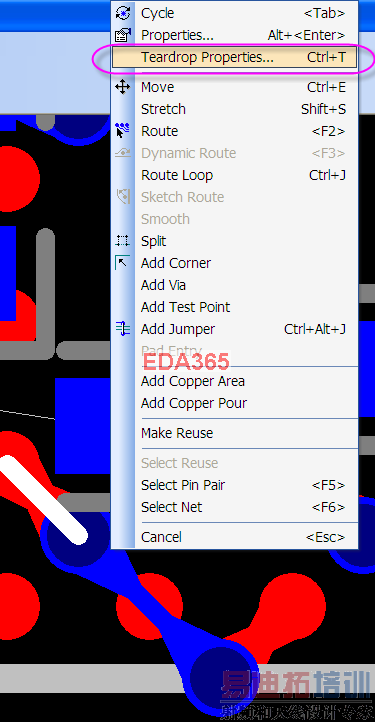

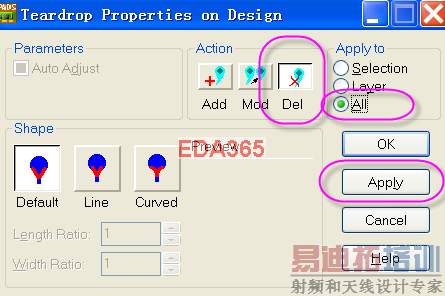

1、Ctrl+T先在里面删除所有的泪滴

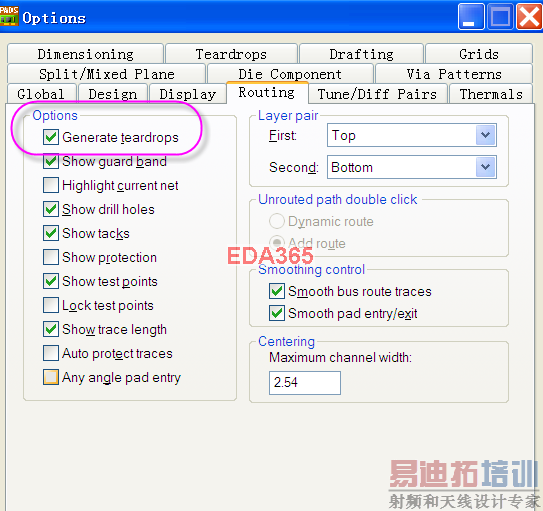

2、将"preferences"之“routing"下的Generate Teardrop 勾上;

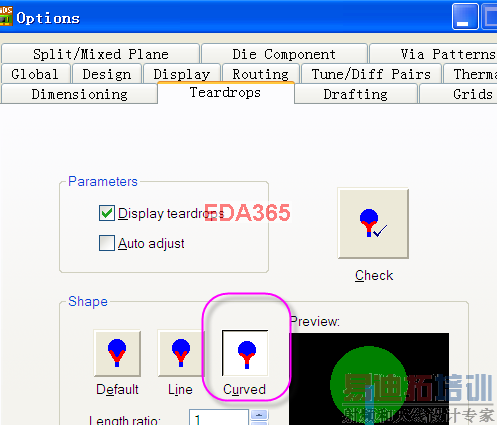

3、在"Teardrops"下选Curved,将length各width设为最小;

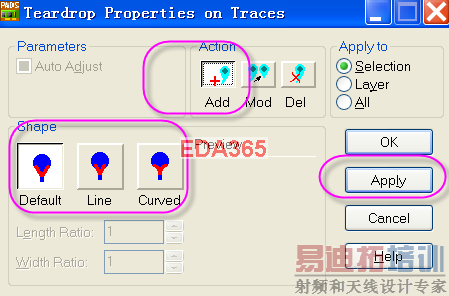

4、选中要加的线，Ctrl+T 将其设为 Default。
2、将"preferences"之“routing"下的Generate Teardrop 勾上;
3、在"Teardrops"下选Curved,将length各width设为最小;
4、选中要加的线，Ctrl+T 将其设为 Default。
谢谢，学习一下
学习了
学习了
谢谢，学习一下
谢谢分享，不过这招很早我就用了，哈哈
呵呵...有意思
不错，学习了
学习中！
呵呵 这个很好记住了
版主goog
忒麻烦了点不过还是谢谢楼主
高手！
我也学到了
